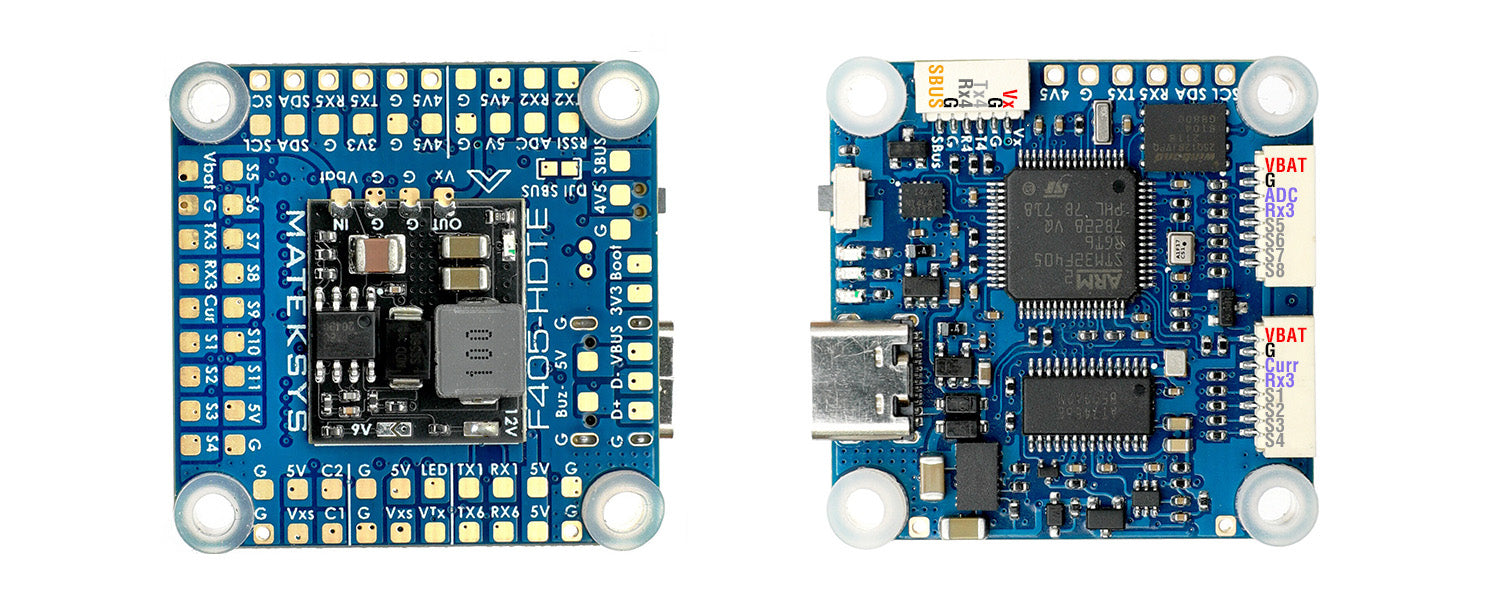

Details | Matek Systems Flugsteuerung F405-HDTE

Der Matek F405 HDTE ist ein Flugregler, der mit Ardupilot, Betaflight und iNav kompatibel ist. Dieser FC verwendet die ICM42688-P IMU der 3. Generation und ermöglicht bis zu 8 Motoren + 3 Servoausgänge (unter Verwendung von Softwaremischern) und kann analoge oder digitale FPV-Systeme direkt unterstützen.

TIPPS
Mit der INAV-Firmware kann DSHOT aufgrund von DMA-Überschneidungen nicht auf S3, S5, S7 funktionieren. Bitte verwenden Sie ONESHOT oder MULTISHOT und kalibrieren Sie den ESC-PWM-Bereich.

Merkmale

• STM32F405 verfügt über 1 MB Flash, der ArduPilot/INAV/BetaFlight ausführen kann
• InvenSense die 3. Generation IMU ICM42688-P
• 9-60V (3~12S LiPo) breite Eingangsspannung und Spannungsmessung. und ein 9~16V BEC für DJI OSD oder analoges VTX.
• 8Motoren+3Servos im INAV/BF Multirotor Mixer.
• 2x SH1.0_8pin Stecker für PnP mit 2x 4in1 ESC
• 1x SH1.0_6-Pin-Anschluss für PnP mit HD-System (Caddx Vista & Air Unit)
• USB-Pin-Breakout zum Anschluss an einen externen USB-Adapter.

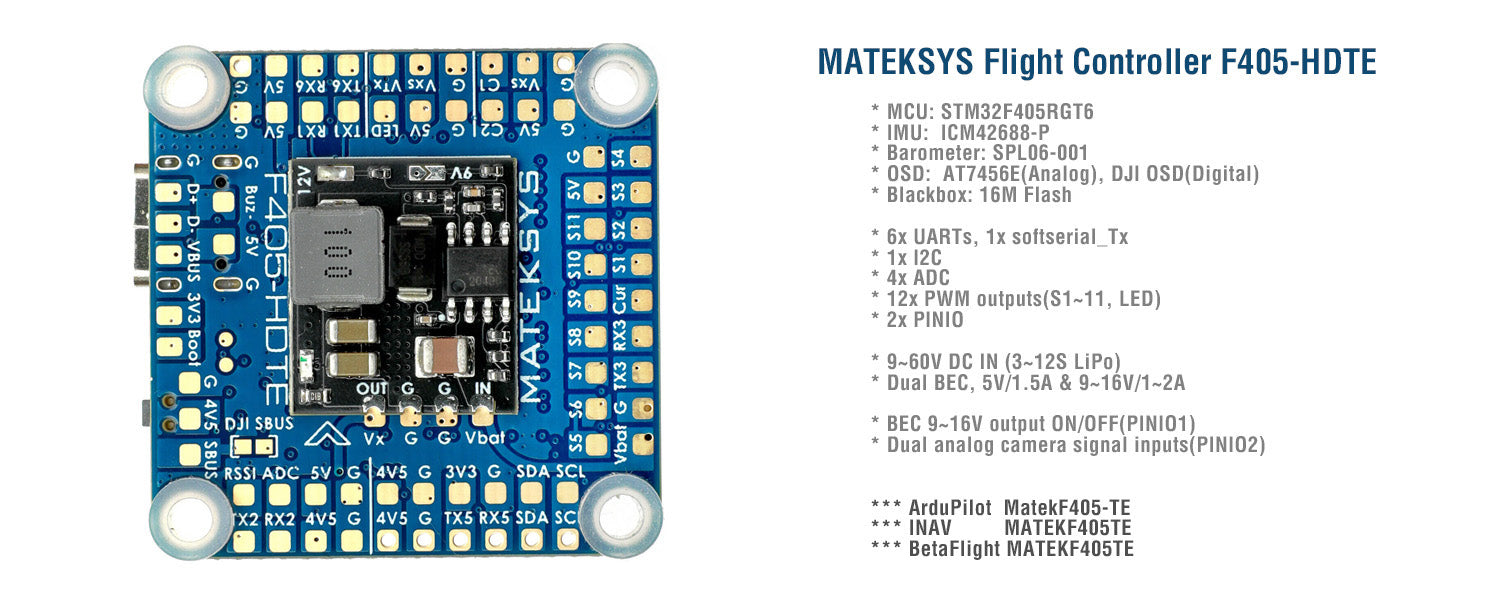

Spezifikation

• Mikrocontroller: STM32F405RGT6
• IMU: ICM42688-P
• OSD: AT7456E, DJI-OSD
• Barometer: SPL06-001 (I2C)
• Blackbox: 16 MB Flash-Speicher
• 6x UARTs, 1x Softserial_Tx-Option
• 12x PWM-Ausgänge (8x Dshot)
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 2x PINIO
• 2x SH1.0_8pin Stecker für 4in1 ESC
• 1x SH1.0_6-Pin-Anschluss für HD-System (Caddx Vista & Air Unit)
• 3x LEDs für FC STATUS (Blau, Grün) und 3,3 V Anzeige (Rot)
• 9~16V(Vxs) Ausgang EIN/AUS schaltbar
• Duales analoges Kamerasignal umschaltbar

Leistung

• Eingang: 9~60V (3~12S LiPo)
• BEC: 5V 1,5A

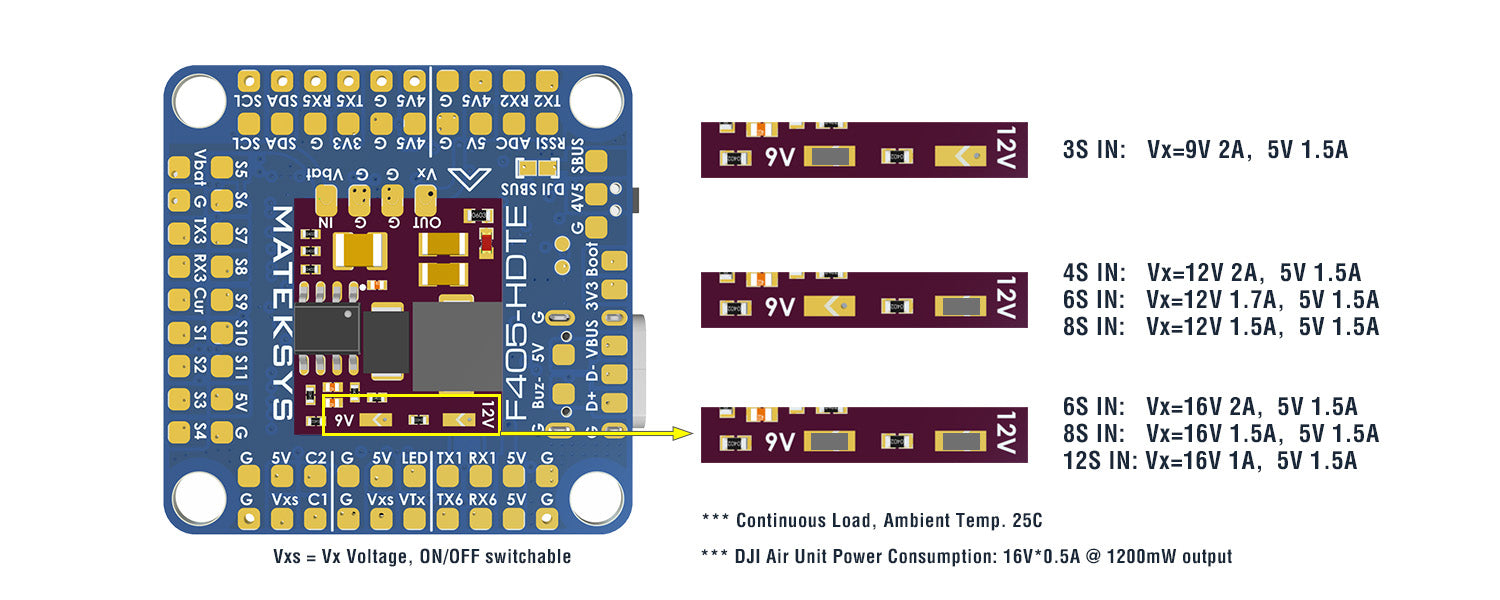

• BEC: Vx, 9~16V/1~2A (3S IN/9V 2A, 4S IN/12V 2A, 6S IN/16V 2A, 8S IN/16V 1.5A, 12S IN/16V 1A)
• Batteriespannungssensor: 1K:20K (INAV-Skala 2100, BF-Skala 210)
• Kein eingebauter Stromsensor, unterstützt externen Stromsensor von PDB/4in1

Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE
• BetaFlug: MATEKF405TE

Physisch

• Montage: 30,5 x 30,5 mm, Φ4 mm mit Ösen Φ3 mm
• Abmessungen: 36 x 36 x 5 mm
• Gewicht: 7g

Lieferumfang

• 1x FC F405-HDTE
• 6x Silikontüllen M4 bis M3

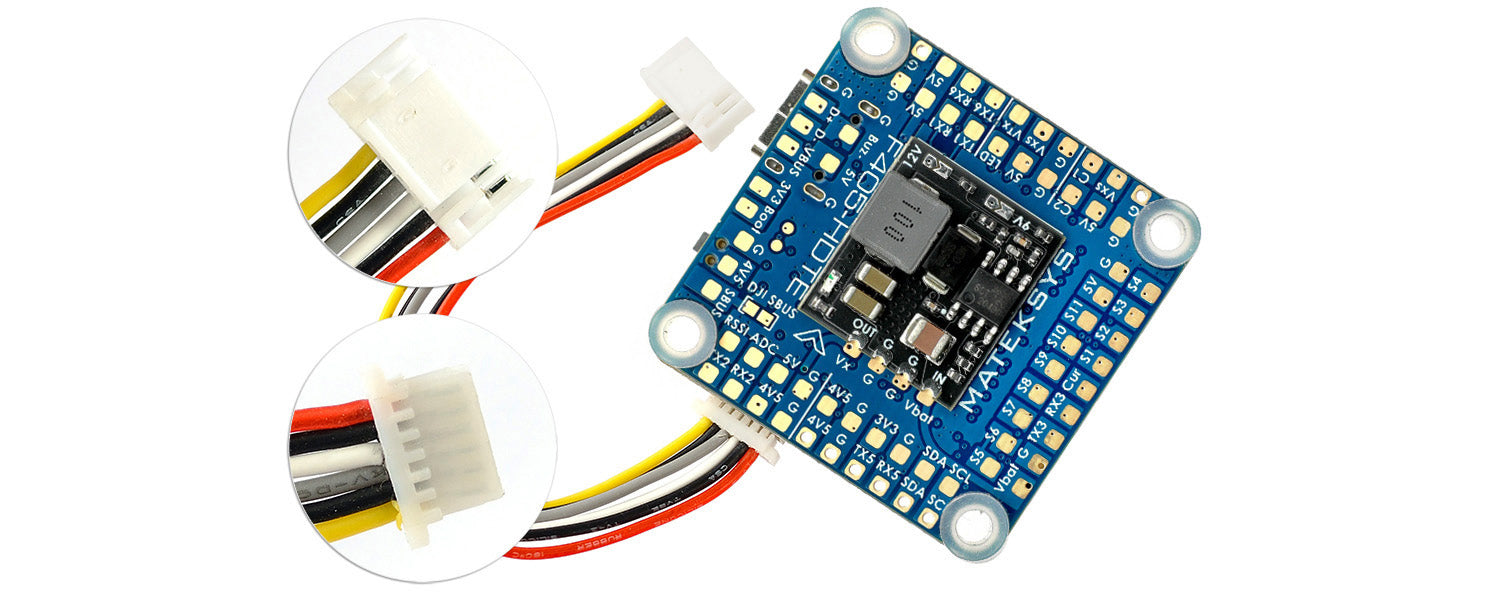

• 1x SH1.0_8pin Kabel 5cm, 2x SH1.0_8pin Stecker
• 1x SH1.0_6pin auf GH1.25_8pin Kabel 8cm für HD System (Caddx Vista & Air Unit)
