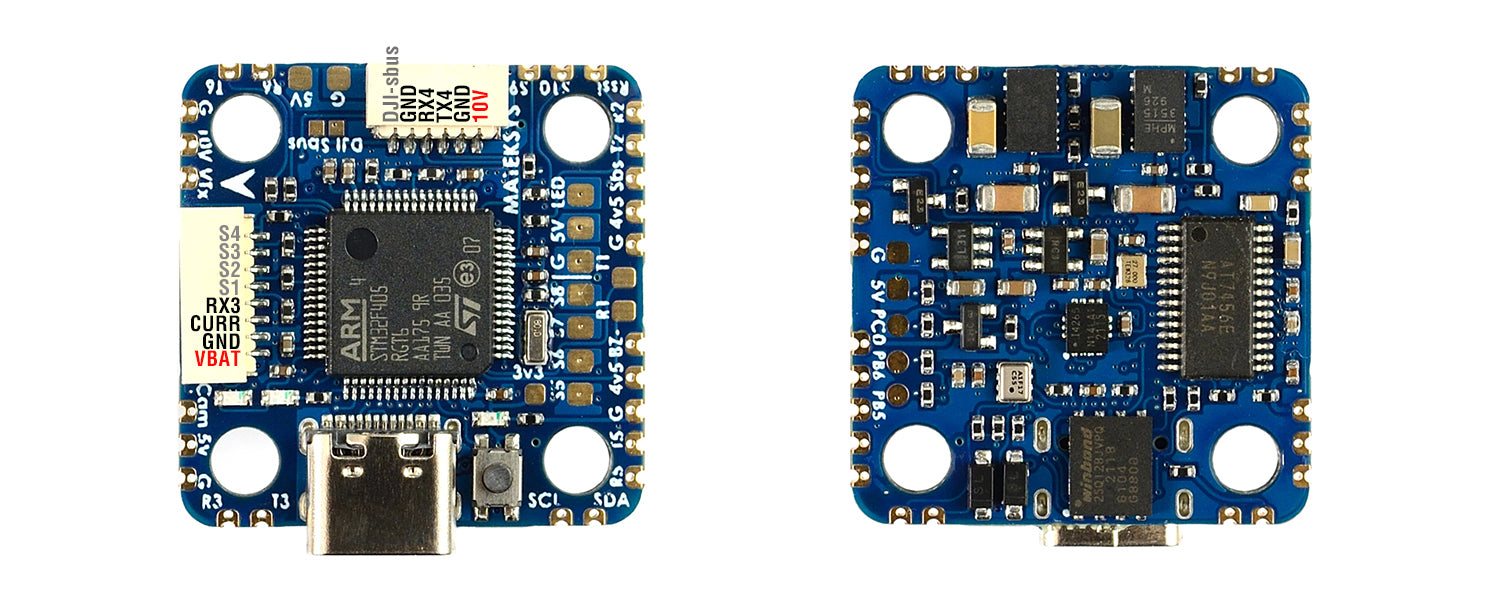

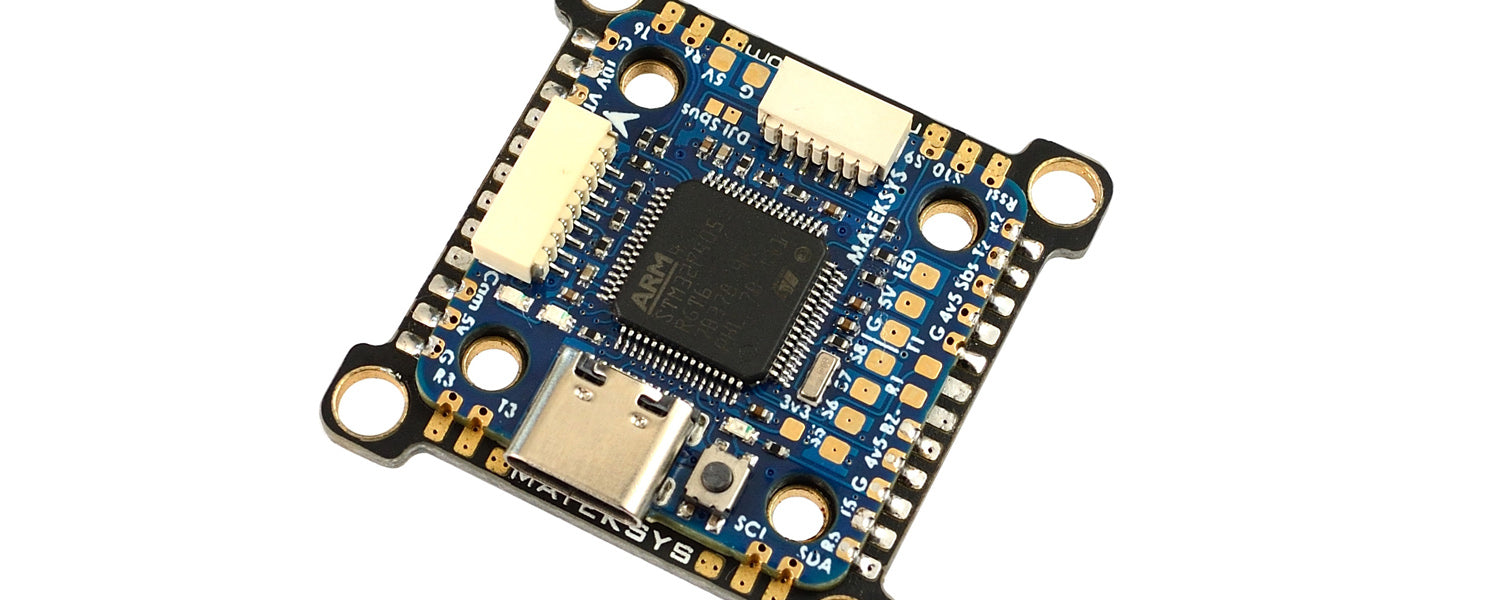

Details | Matek Systems Flugsteuerung F405-Mini TE

Die neuen Funktionen von F405-miniTE im Vergleich zu F722-miniSE(EOL)


• F405 verfügt über 1 MB Flash, das mit ArduPilot ausgeführt werden kann. selbst mit INAV-Firmware werden einige Funktionen auf F722 wegen begrenztem Flash entfernt.
• Der Vorteil von F722 besteht darin, dass alle UARTs eine eingebaute Inversion haben, die nicht benötigt wird, wenn das CRSF-Protokoll auf neuen Empfängern weit verbreitet ist.
• Neu gestaltetes Ziel MATEKF405TE unterstützt 8x bidirektionales DSHOT.
• Unterstützt DJI Air Unit PnP und ein 10V BEC für DJI OSD oder analoges VTX
• Im Vergleich zu F722-miniSE 8Motoren oder 6Motor+2Servos unterstützt F405-miniTE 8Motoren+3Servos im INAV/BF Multirotor-Mischer
• InvenSense GEN3 IMU ICM42605

Wichtige Tipps


• F405-miniTE hat INAV fw 3.0.2 für QC vorinstalliert

ArduPilot
-Unterstützt Musiktonalarm mit passivem 5V-Summer
-Laden Sie die neueste ArduPilot-Firmware von unserer Website herunter, bevor PR zusammengeführt wird.

INAV
-Bekannte Probleme: INAV-Firmware, S3, S5, S7 DSHOT funktioniert aufgrund eines unbekannten DMA-Fehlers nicht, bitte verwenden Sie vorerst ONESHOT oder MULTISHOT.
-Unterstützt 5V passiven Summer
-Laden Sie die INAV-Firmware von unserer Website herunter, bevor PR zusammengeführt wird.

BetaFlug
-Unterstützt 5V passiven Summer
-ICM42605 wurde von BataFlight 4.2 oder neuer unterstützt, wird jedoch im Unified Target derzeit nicht unterstützt. Wir können das MATEKF405TE-Target erst hinzufügen, wenn das vereinheitlichte BF-Target diese neue IMU unterstützt.
-setze dshot_bitbang = ON bei Verwendung von X6 und X8 DSHOT,
-Bitte laden Sie die BF-Firmware von unserer Website herunter, klicken Sie auf "Firmwares".
-Das Barometer SPL06-001 wird von Betaflight nicht unterstützt, kann aber mit dem DPS310-Treiber normal funktionieren.

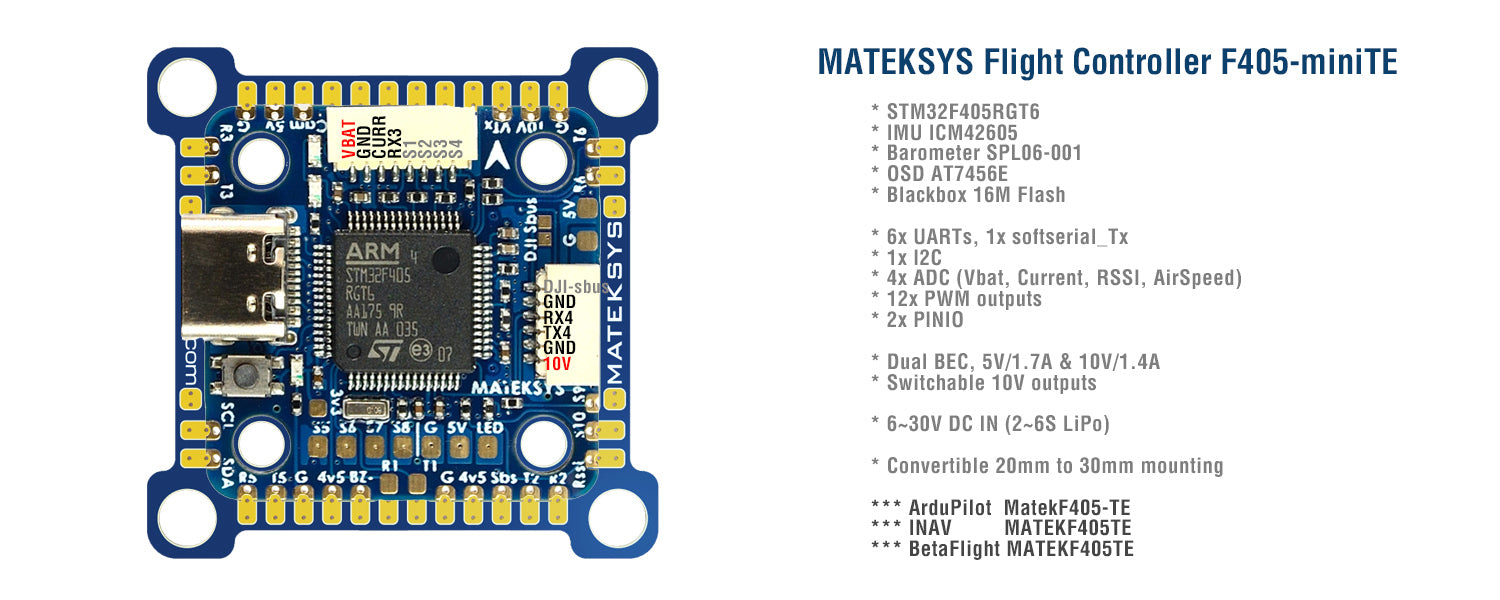

Spezifikation

• MCU: STM32F405RGT6
• IMU: ICM42605
• OSD: AT7456E
• Baro: Goertek SPL06-001 (I2C)
• Blackbox: 16 MB Flash-Speicher
• 6x UARTs, 1x Softserial_Tx-Option
• 12x PWM-Ausgänge (8x Dshot)
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 2x PINIO
• 1x SH1.0_8-Pin-Anschluss (Vbat/G/Curr/R3/S1/S2/S3/S4)
• 1x SH1.0_6pin Anschluss für DJI FPV Air Unit
• 3x LEDs für FC STATUS (Blau, Grün) und 3.3V Anzeige (Rot)
• Dual-BEC, 5V 1,7A & 10V 1,4A
• 10V Ausgang EIN/AUS schaltbar
• Konvertierbare 20 mm auf 30,5 mm Montage

Leistung

• Eingang: 6~30V (2~S LiPo)
• BEC: 5V 1,7A, Max.2A
• BEC: 10V 1.4A für VTX oder DJI Air Unit
• Batteriespannungssensor: 1K:20K (INAV-Skala 2100, BF-Skala 210)
• Kein Stromsensor eingebaut, unterstützt externen Stromsensor von PDB/4in1

Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE
• BetaFlug: MATEKF405TE

Physisch

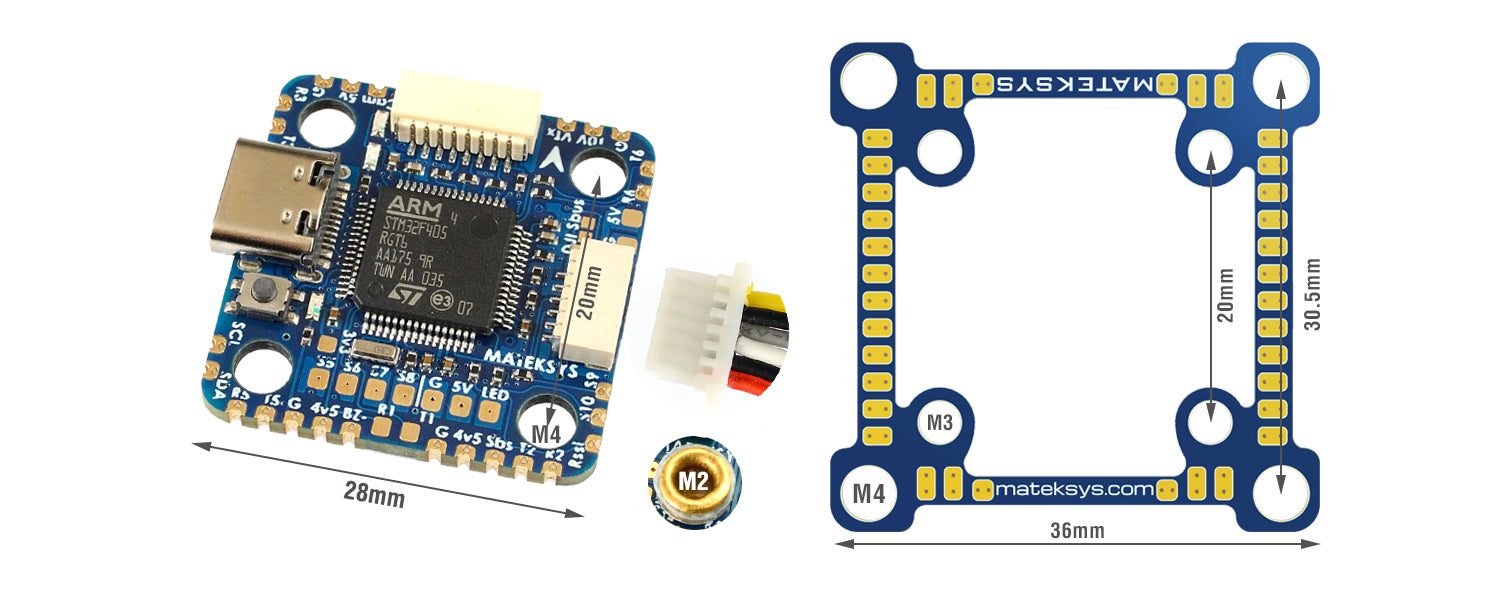

Montage

• 20 x 20 mm/Φ3 mm mit Silikonösen
• 20 x 20 mm/Φ2 mm mit Silikon- und Messingösen
• 30,5 x 30,5 mm/Φ3 mm mit Konversionsplatte und Silikontüllen

Abmessungen: 28 x 28 mm

Gewicht: 5g

Lieferumfang

• 1x FC F405-miniTE
• 1x 20mm auf 30,5mm Konversionsplatte (blaue Platine)
• 6x Silikontüllen M4 bis M3
• 6x Messingtüllen M3 bis M2
• 1x SH1.0_8pin Kabel 5cm (inkl. 2x 8pin Stecker) für 4in1 ESC
• 1x SH1.0_6pin auf GH1.25_8pin Kabel 8cm für DJI Air Unit
