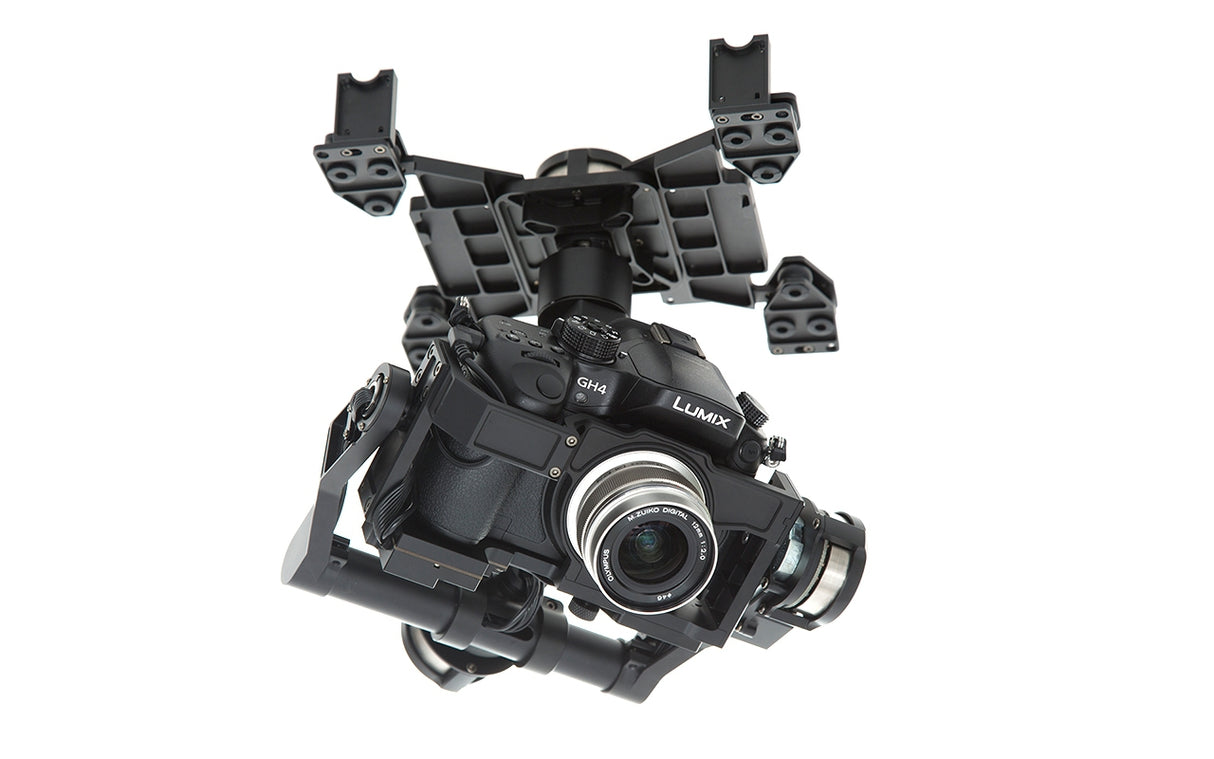

DJI Zenmuse Z15 GH4 (HD)

Ein weiteres revolutionäres 3-Achs-Gimbal für Profianwendungen
Das DJI Zenmuse Z15-GH4 HD Gimbal basiert auf der Technologie der Zenmuse Z15 Serie und hat dank dem einzigartigen Aufbau das herausragende Verhältnis von Kraft zu Gewicht geerbt. Dieses Produkt stellt einen neuen Meilenstein im Bereich der Gimbalsysteme dar, diePräzision der Stellwinkel bewegt sich in einem Bereich von ±0.02°. In Kombination mit dem professionellen DJI A2 Flugkontrollsystem und einem Oktokopter kann das Gimbal die Kamera selbst bei hohen Fluggeschwindigkeiten und bei starkem Wind maximal stabilisieren und präzise steuern. Ohne Zweifel ist dieses System die erste Wahl für professionelle Videoaufnahmen oder Luftfotografie.

Gimbal-Design maßgeschneidert für die Lumix GH4
Um eine bestmögliche Funktion der Gimbals zu gewährleisten, werden diese von DJI für die neueste Kameratechnologie angepasst. Das Zenmuse Z15-GH4 HD Gimbal ist perfekt auf Die Lumix GH4 zugeschnitten. Die Kamera bietet eine 4K (25fps) Videoaulösung, dass schafft derzeit keine andere Systemkamera und eignet sich daher perfekt für Videoenthusiasten die 4K Auflösung auch in der Luft haben möchten.

DJI Komplettlösung als exzellente Wahl
Das Zenmuse Z15-GH4 HD Gimbalsystem passt perfekt zu Oktokopter-Plattformen und der Steuerungselektronik A2 und Wookong-M für Multikopter und der Ace Serie für Helikopter. Zusammen mit dem iOSD Mark II und einer 5.8 Ghz Videoverbindung oder der neuen DJI Lightbridge formen diese Komponenten ein hochleistungsfähiges Komplettsystem, welches Ihnen perfekte Luftaufnahmen bei gleichzeitig leichter Handhabung ermöglicht.

Steuerbarer Rotationswinkel in drei Achsen
Das Zenmuse 3-Achs-Gimbalsystem weist ein ausgeklügeltes Mechanikdesign vor. Das hintere Potentiometer steigert erheblich Kontrolle, Stabilität und Präzision, und durch die internen Schleifringe konnte auf eine komplizierte Verkabelung verzichtet werden. Sämtliche notwendigen Strom- und Signalleitungen sind im Rahmen integriert, dadurch kann das Gimbal in den Achsen uneingeschränkt rotieren. Pan ist uneingeschränkt im Bereich von 360° möglich, Tilt geht von -120° bis +15° und in der Rollachse werden ±25° erreicht. Die Steuermethode ist hierbei äußerst einfach, der Bewegungsradius des Senderknüppels regelt die entsprechende Rotationsgeschwindigkeit.

Eingebautes unabhängiges IMU- und Infrarot-Modul
Durch langjährige Entwicklungsarbeit hat DJI den Algorithmus zur Lagestabilisierung perfektioniert. In Verbindung mit der hochpräzisen Mechanik wird dadurch eine völlig exakte Lagesteuerung ermöglicht. Da weder eine komplizierte Installation noch zusätzliche Kabel nötig sind, gestaltet sich der Einbau entsprechend einfach und die Satbilität im Flug ist extrem hoch. Im Gimbal ist auch ein spezielles Video-Ausgangsmodul integriert, welches das Fernauslösen über Infrarot ermöglich.

• Integrierte Funktionen • Drei Betriebsmodi
• - Steuerung bei gesperrter Ausrichtung
• - Steuerung bei nicht gesperrter
• Ausrichtung
• - FPV-Modus (Zurücksetzen)
• Integriertes unabhängiges
• IMU-Modul
• Spezielles Servoantriebsmodul für
• DJI Gimbal
• HDMI-AV-Modul
• Unterstützung von drahtloser
• Videoübertragung
• Unterstützung der Kameraverschlusssteuerung
• Unterstützung eines großen Eingangsspannungsbereichs
• Mechanische und elektrische Eigenschaften
• Betriebsstrom Statischer Strombedarf: 200 mA (bei 25 V)
• Dynamischer Strombedarf: 400 mA (bei 25 V)
• Strombedarf bei gesperrtem Rotor: 4 A (bei 25 V)
• Betriebstemperatur -10°C ~ 50°C
• Gewicht Z15-N: 1,25 kg
• Z15-G: 1.3Kg
• Abmessungen 200 mm x 200 mm x 230 mm
• Abmessungen Des Rahmens Für Kamera (Innen)
• Z15-N: 115 mm x 75 mm
• Z15-G: 142 mm x 76 mm
• BEC-Ausgang Der Gimbal-Steuereinheit 10 A bei 12 V
• Leistungsaufnahme der
• Gimbal-Steuereinheit für
• drahtlose Videoübertragung 1 A bei 12 V
• Gewicht der Gimbal-Steuereinheit 63 g
• Abmessungen der Gimbal-Steuereinheit 64,2 mm x 34,1 mm x 19,5 mm
• Betriebsleistung
• Zuladungsgewicht (Referenzwert)
• 336 g (bei Sony NEX-5N mit Objektiv und Akku)
• 344 g (bei Sony NEX-5R mit Objektiv und Akku)
• 417 g (bei Sony NEX-7 mit Objektiv und Akku)
• 489 g (bei Panasonic GH2 mit
• Lumix G14 mm/f2,5 und Akku)
• 534 g (bei Panasonic GH2 mit
• Lumix G20 mm/f1,7 und Akku)
• Steuerbare Winkelgenauigkeit ±0.05°
• Max. geregelte Drehgeschwindigkeit
• Horizontale Achse: ±130°/s
• Kippachse: ±130°/s
• Rollachse: ±30°/s
• Steuerbarer Drehbereich Horizontale Achsensteuerung:
• ±360° Kontinuierliche Drehung
• Kippachsensteuerung: ±360° Kontinuierliche Drehung
• Rollachsensteuerung: ±40° (±360°
• bei kontinuierlicher mechanischer
• Drehung)
• Peripheriegeräte
• Unterstützte Kameras SONY: NEX-5N/5R/NEX-7
• Panasonic: GH-2
• Aktuell unterstützte Objektive
• SONY: E 16 mm f/2,8 (SEL16F28)
• Panasonic: Lumix G14 mm/f2,5
• Panasonic: Lumix G20 mm/f1,7
• Eingangsleistung 4S ~ 12S LiPo (Bei Verwendung mit
• S800 wird der 6S empfohlen)
• Anforderung an die Steuerung
• Mindestens vier freie Empfängerkanäle
• Systemanforderungen Für Assistant Software
• Windows XP SP3, Windows 7,Windows 8
• Behördliche Zulassungen
• FCC (USA) Ja
• IC (Kanada) Ja
• RoHS (EU) Ja
