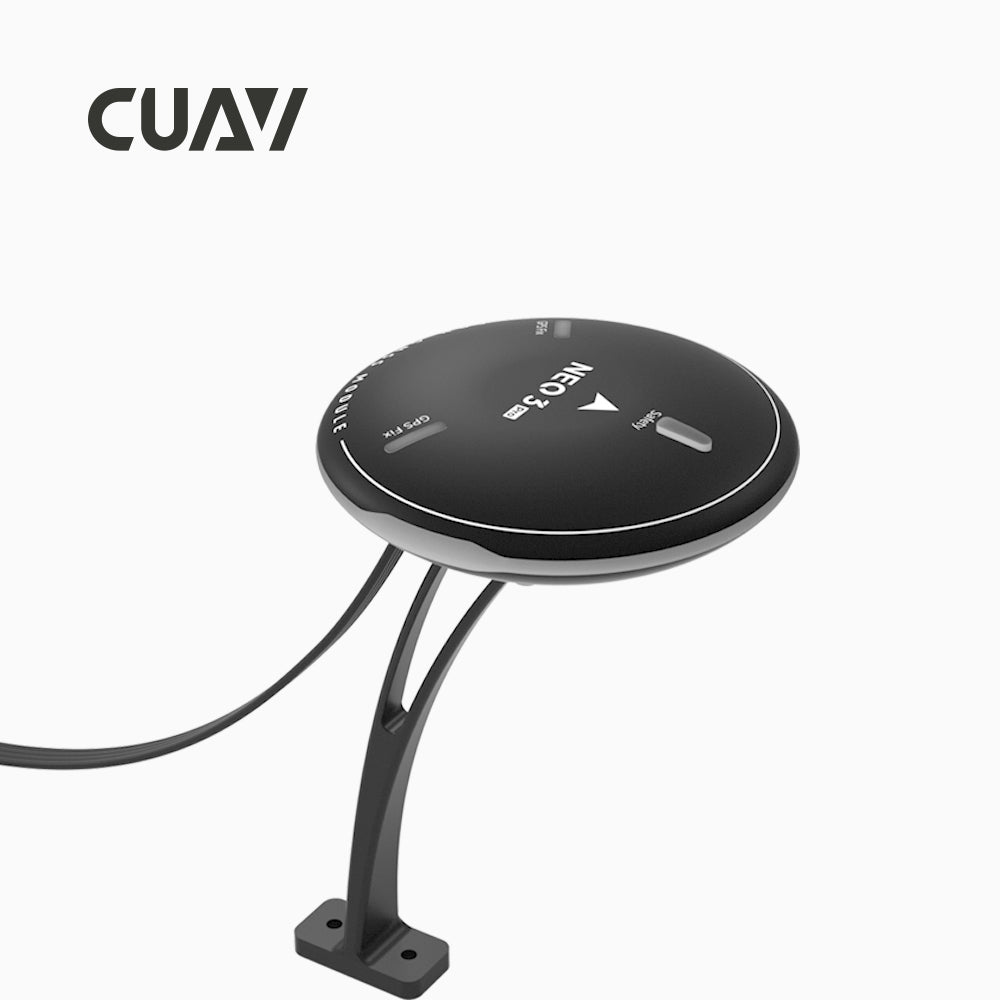

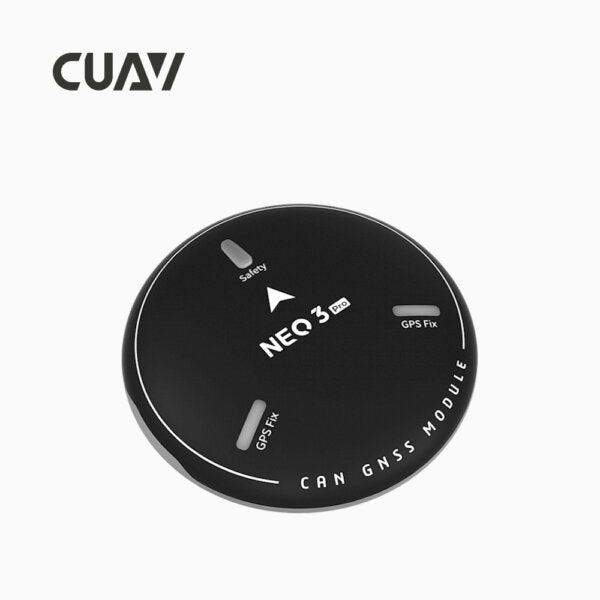

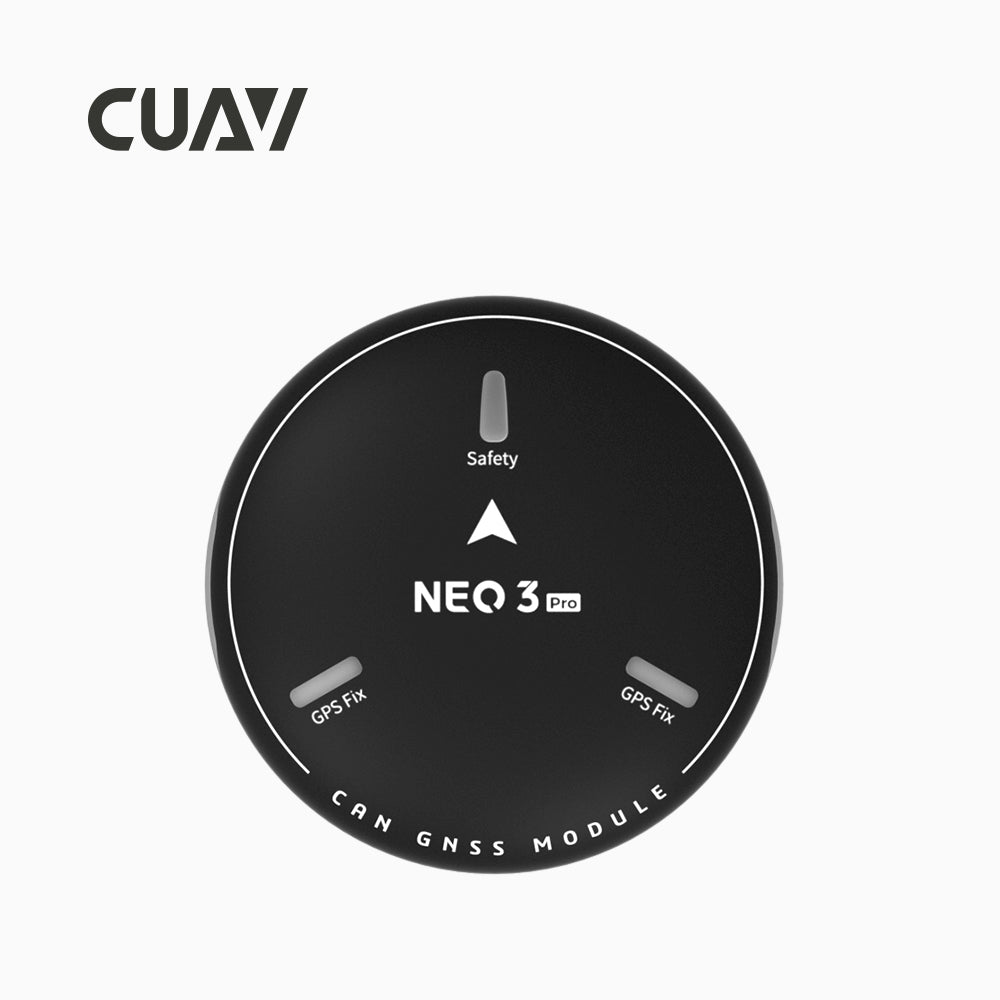

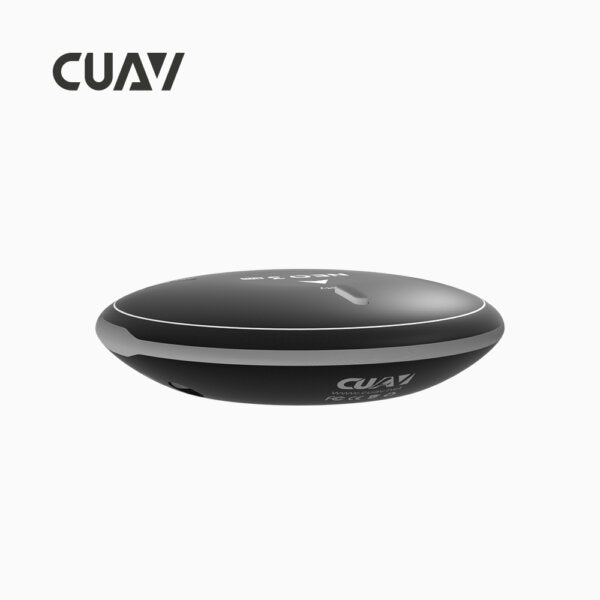

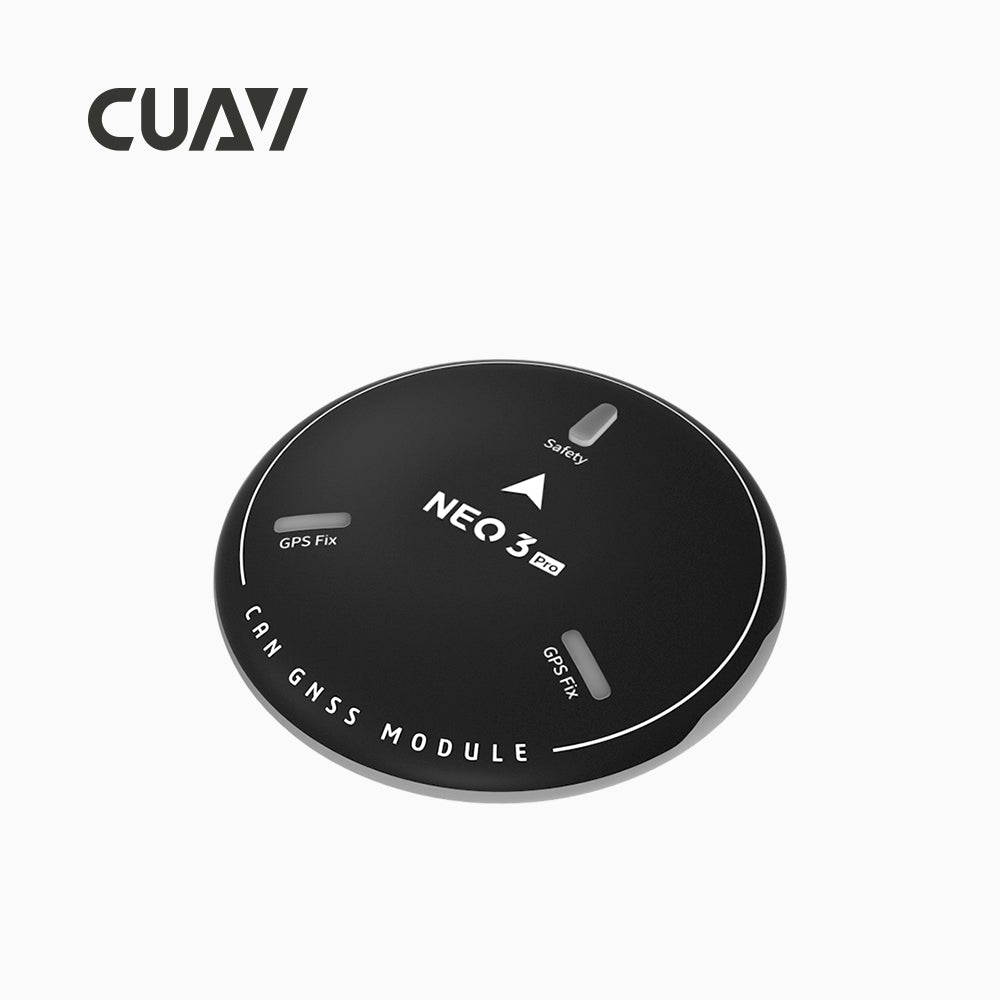

CUAV NEO 3 Pro GPS-Modul | GNSS U-BLOX M9N CAN-BUS

NEO setzt das Hardware-Design von NEO V2 fort, rüstet das GNSS-Modul auf Ublox NEO M9N auf, unterstützt den gleichzeitigen Empfang von Beidou, Galileo, Glonas und GPS, und die horizontale Positionierungsgenauigkeit beträgt bis zu 0,7 m. Integriert mit Sicherheitsschalter, Summer, RGB-Licht.
Ublox M9N Satellitenreceiver
Es handelt sich um einen Satellitenempfänger der neuen Generation, der auf Ublox M9N basiert, die tatsächliche Messung kann eine maximale Genauigkeit von 0,7 m erreichen.

Gleichzeitiger Empfang durch die vier Satellitensysteme
Es unterstützt den gleichzeitigen Empfang von Beidou, Galileo, Glonas und GPS vier Satellitensystemen. Außerdem verfügt es über die integrierte Hochleistungsverarbeitungseinheit STM32F412 und den industrietauglichen RM3100-Sensor mit besserer Entstörungsleistung.

Dreifachfilterdesign
NEO 3 Pro verwendet das SAW+LNA+SAW-Dreifachfilterdesign und vermeidet effektiv den Einfluss von Fernbedienung, Datenübertragung und 4G-Signal auf den Empfang der GPS-Positionierung.
Genauigkeit auf NEO 3 Pro-Niveau, wenn das SBAS-Verstärkungssystem eingeschaltet ist, beträgt die Nenngenauigkeit 1,5 m (Standard); wenn das SBAS-Verstärkungssystem ausgeschaltet ist, beträgt sie 2,0 m. NEO 3 Pro unterstützt RTCM3.3-Injektion, unterstützt jedoch keine RTCM-Ausgabe; Es kann eine Pseudoentfernungsdifferenz (Positionierung auf Meterebene) erreichen, unterstützt jedoch keine Trägerphasendifferenz (RTK) und benötigt eine Basisstation, die RTCM3.3-Ausgabe unterstützt.

• Prozessor STM32F412
• Kompass RM3100
• Barometer MS5611
• GNSS-Empfänger UBLOX NEO M9N
• RGB-Laufwerk NCP5623C
• Summer Passiver Summer
• Physische Taste für Sicherheitsschalter
• GNSS Beidou, Galileo, GLONASS, GPS
• GNSS-Erweiterungssystem SBAS:WAAS,EGNOS,MSAS
• QZSS:L1s(SAIF)
• Sonstiges: RTCM3.3
• Anzahl gleichzeitiger GNSS 4
• Frequenzband GPS:L1C/A
• GLONASS:L10F
• Beidou:B1I
• Galileo:E1B/C
• Horizontale Genauigkeit 2,0 M
• Geschwindigkeitsgenauigkeit 0,05 M/S
• Navi. Aktualisierungsrate 25 Hz (max.)
• Erwerbskaltstart: 24S
• Warmstart: 2S
• Unterstützter Start: 2 s
• Anzahl der Satelliten (MAX) 32+
• Empfindlichkeitsverfolgung und nav-167dBm
• Kaltstart Hot Star-148dBm
• Wiedergewinnung -160 dBm
• Protokoll UAVCAN
• Anschlusstyp GHR-04V-S
• Unterstützte Flight Controller CUAV-Serie, Pixahwk-Serie
• Wellenfilterung SAW+LNA+SAW
• Anti-Elektromagnetische/Hochfrequenzstörung EMI+RFI
• Firmware-Upgrade-Unterstützung
• Unterstützung der Flugsteuerung vom Typ Ardupilot/PX4* (PX4 arbeitet noch hart daran, sich an die Uhr anzupassen)
• Eingangsspannung 5V
• Betriebstemperatur -10~70℃
• Größe 60*60*16MM
• Gewicht 33 g
