Beachten Sie, dass das OSD nur in APM verwendet werden kann, das verwendete GPS nicht alleine erfüllen kann, nur das Protokoll mavlink lesen kann
Wenn es alleine verwendet wird, muss der TX RX an APM angeschlossen werden
wenn es digital verbunden ist, zusammen verwendet werden, nehmen Sie die TX nicht das OSD einstellen, RX kann direkt
OSD bei Verwendung der Kamera sollte zuerst Strom oder Strom im OSD und in der Kamera zusammen sein, da dies sonst dazu führen kann, dass die Formate zur Anzeige von Bildern oder OSD-Informationen nicht erkannt werden können
das OSD ist die automatische Erkennung von Videoformaten der Kamera. aber wenn Sie die Kamera nicht abholen, können Sie einen Punkt auf der Rückseite wählen, der keine Kameraausgabeformate hat. Der Standardwert ist N, das Schweißen, wo PAL PAL ausgegeben wird

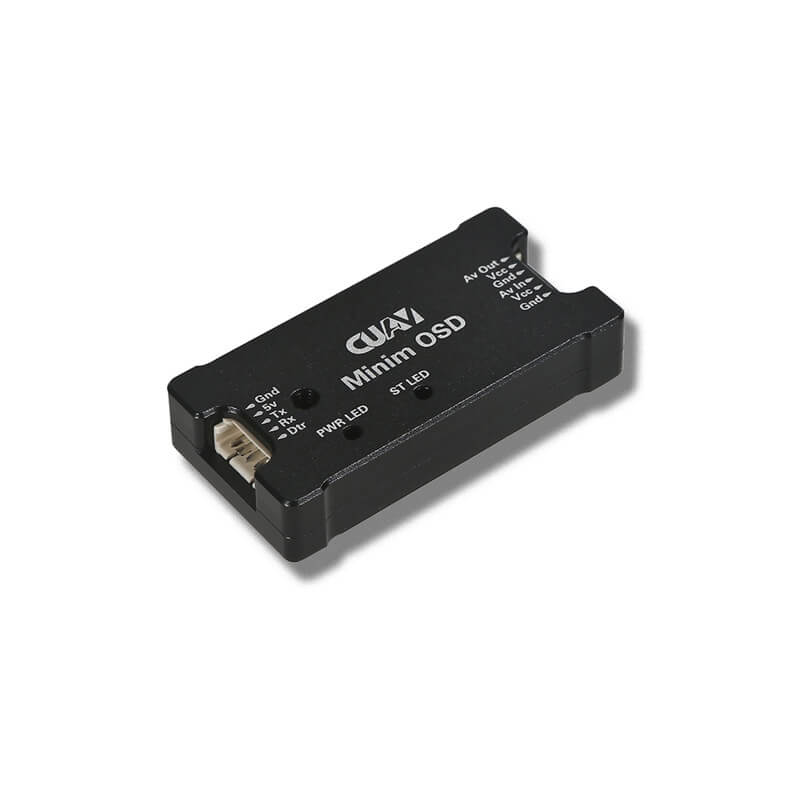

MinimosD basiert auf dem Arduino OSD. diejenige, die für ArduPilot MEGA und das Protokoll MAVlink-Flugsteuerungssystemdesign entwickelt wurde
Sein Hauptteil ist ein Arduino ATmega328 MCU und MAX7456-Stack-Chips mit monochromem Bildschirm. Die Programmierung erfolgt über einen FTDI-kompatiblen 6-Pin-Anschluss.
Es besitzt zwei unabhängige Stromversorgungs- und Erdungsteile der OSD-Funktionsisolationsphase der Simulation: ein 5-V-ATMEGA-Teil und eine OSD-Digitalphasenfunktion, basierend auf einem Kabel oder einer anderen FTDI-5-V-Stromversorgung; und ein analoger 5-V-Spannungsphasenteil der OSD-Funktion über die Video-/Ausgangsanschlüsse, der bis zu +12 V von der Eingangsstromversorgung verarbeiten kann. Schweißleitung springen, Netzteil und den Boden ggf. zweiteilig zusammenfügen.
Spezifikation
- ATmega328P-Bootloader mit Arduino
- monochromes Display MAX7456
- FTDI-kompatibles Stiftkabel
- Standard-6-Pin-ISP-Kopf
- Teil zwei unabhängige Stromversorgung, jede LED-Leuchtanzeige
- Kombinieren des Lötbrücken-Leistungsteils
- + 5 V 500 ma + 12 V Einstellung der Eingangsversorgung
- Lötjumper Videooptionen PAL
- Los Angeles, HSYNC und exponierte Testpunkte
- Größe: 0,7 Zoll breit x 1,7 "L (2,4" B / Stifte im Folgenden gezeigt) x 0,3 "H
Lieferumfang

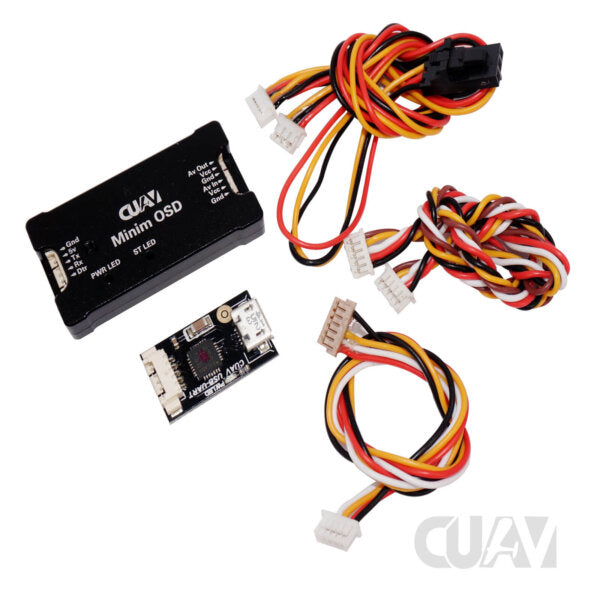

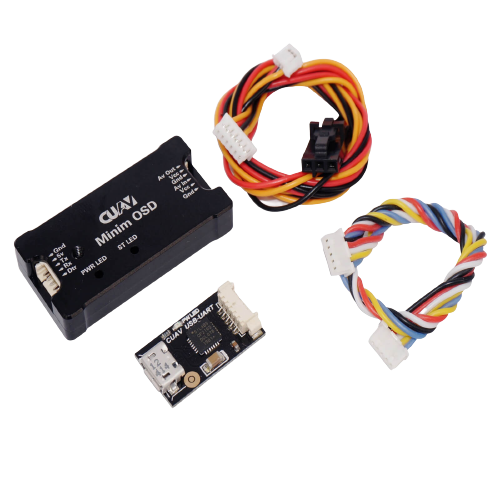

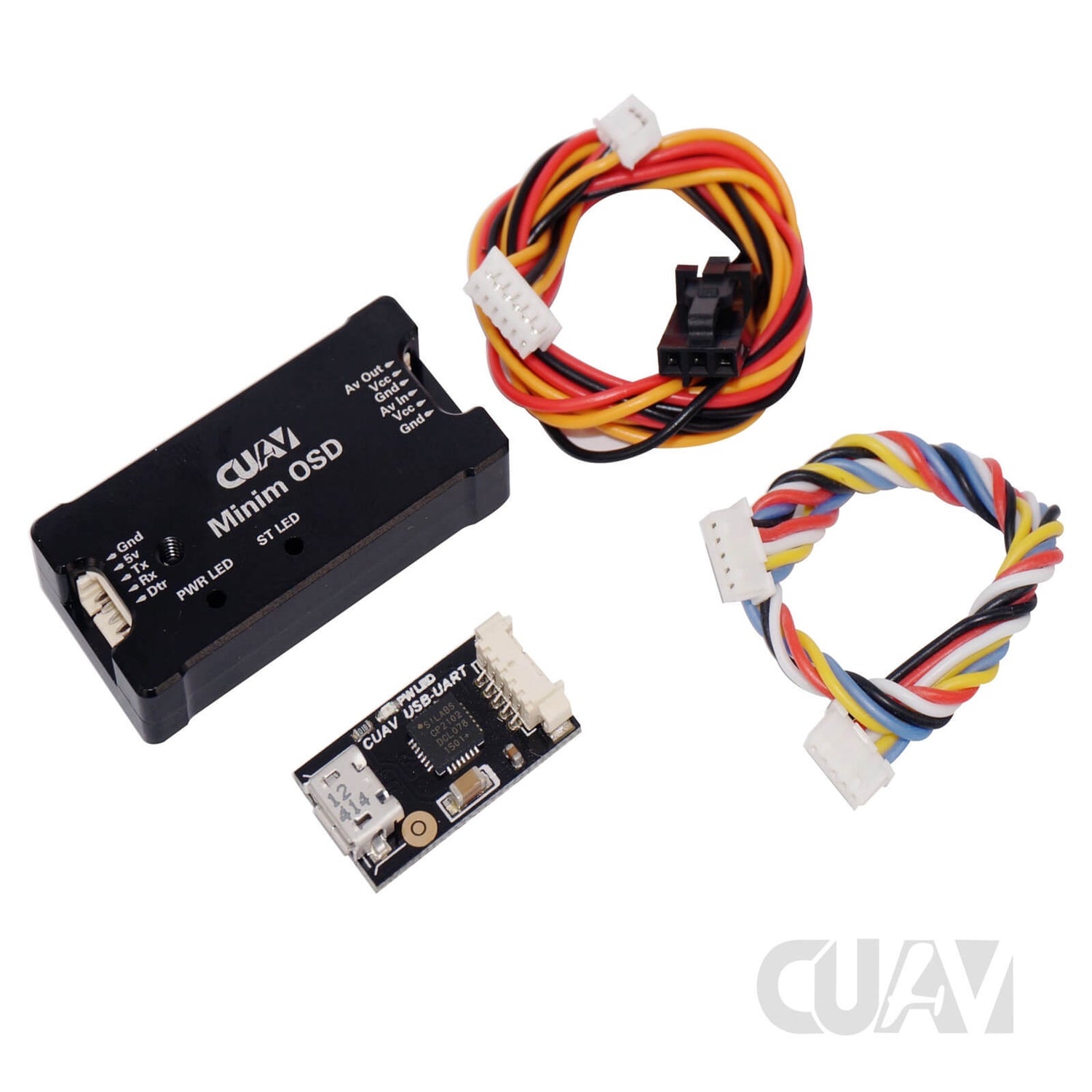

- 1x CUAV Minim OSD
