CUAV CAN PMU Lite Leistungsmodul | Open-Source-Drohnenhardware

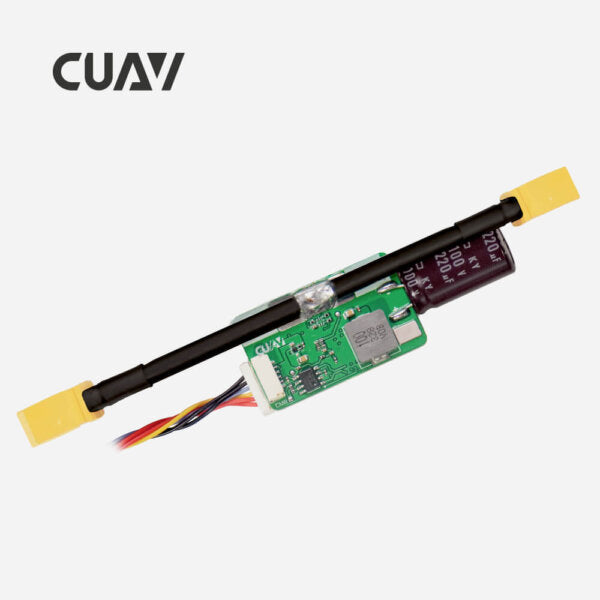

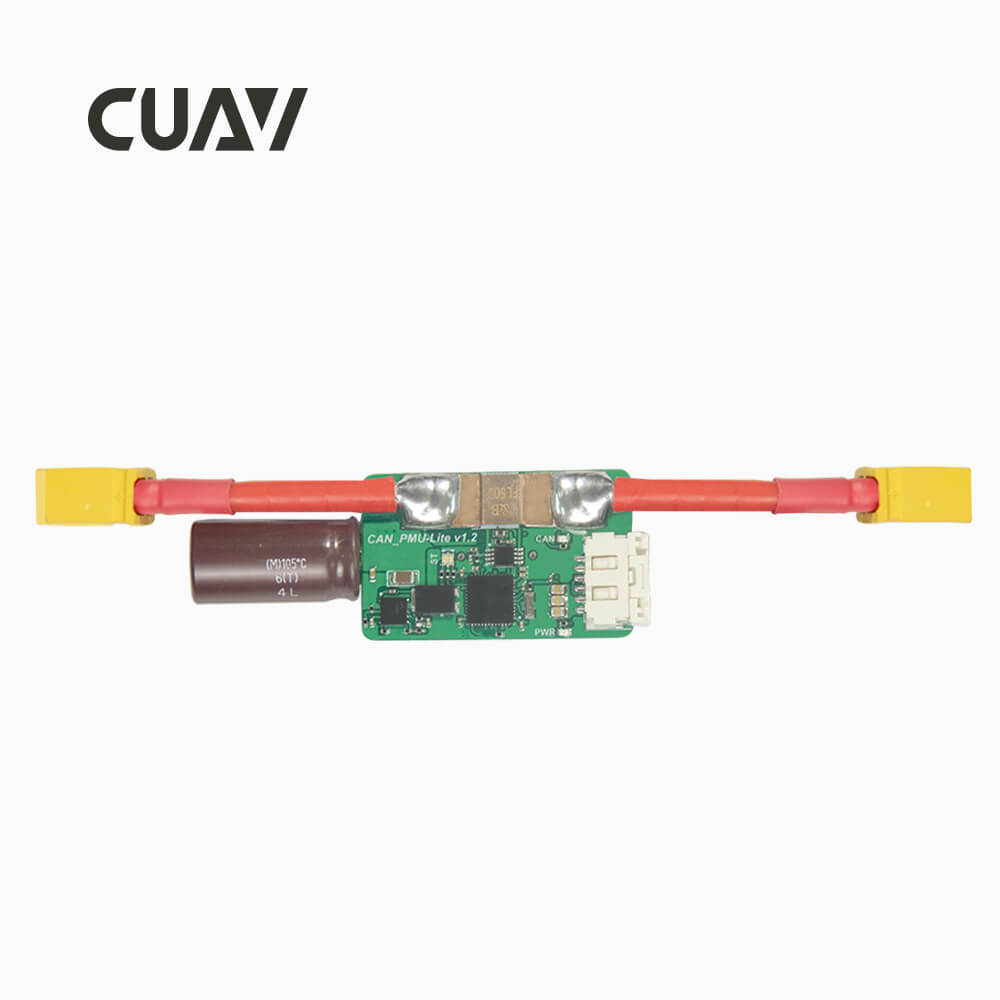

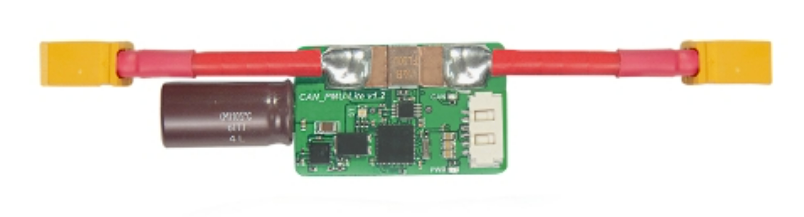

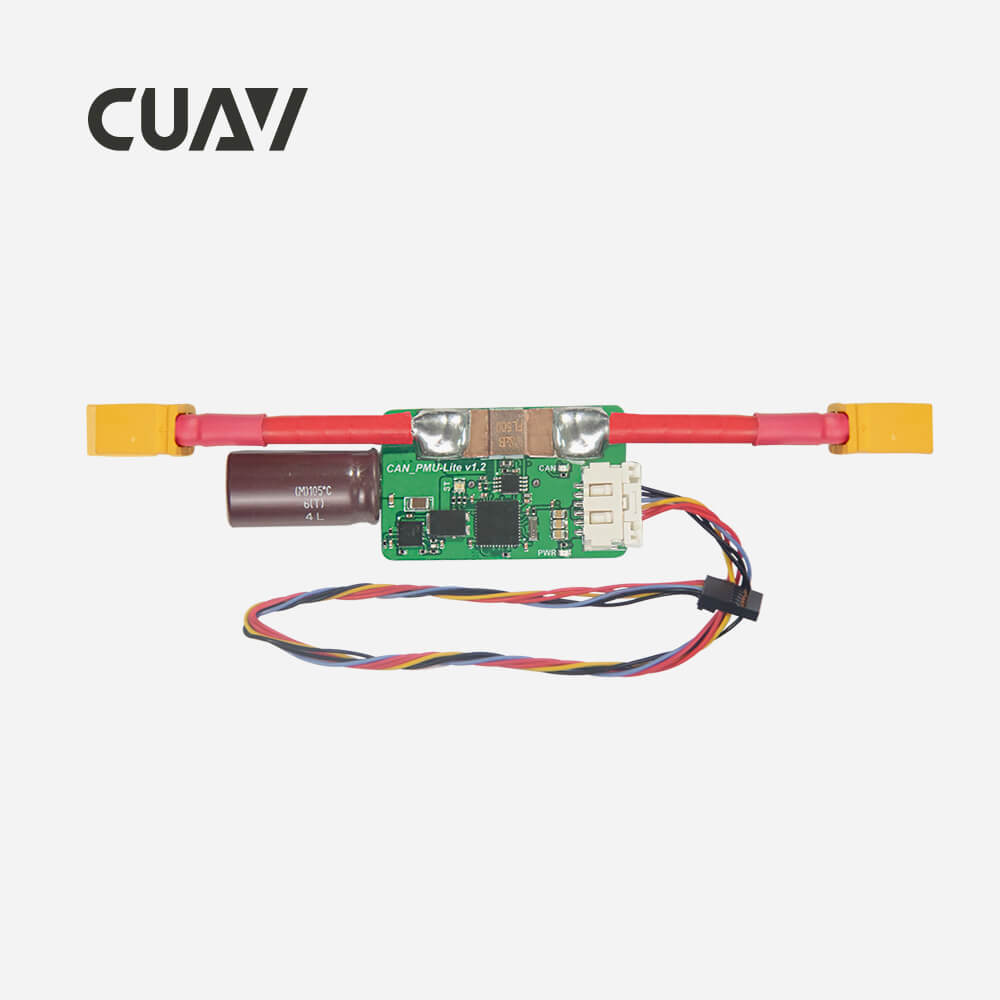

CAN PMU Lite ist ein CUAV-Standard-Power-Management-Modul mit integriertem STM32F412-Prozessor, das einen Spannungseingang von 10 bis 62 V und einen geregelten Ausgang von 5,2 V/4 A unterstützt. Im Vergleich zu HV_PM verwendet es eine fortschrittliche CAN-Bus-Kommunikation und unterstützt das Standard-UAVCAN-Protokoll. PMU Lite verfügt über einen integrierten ITT-Temperaturkompensationsalgorithmus und ist werkseitig kalibriert, um sicherzustellen, dass genauere Spannungs- und Stromdaten bei unterschiedlichen Temperaturen erhalten werden können.

Hauptfunktion des Produkts
1. Unterstützt 10 ~ 62 V Spannungseingang
2. Maximaler Durchgangsstrom: maximal 90A
3. Messgenauigkeit, Stromgenauigkeit innerhalb von 80 A 0,2, Spannungsgenauigkeit 0,15 V
4. Geregelter Ausgang: kann bis zu 21 W 5,2 V/4 A Ausgangsleistung für Peripheriegeräte bereitstellen
5. Betriebsanzeige-LED, zeigt den Lipo-Spannungsstatus visuell an
6. Zukünftige Upgrades unterstützen mehr Funktionen wie Stromverbrauchsstatistiken und sofortigen Stromverbrauchs-Push

• Prozessor STM32F103CEU6
• Eingangsspannung 10-62V (2-15S Lipo)
• Maximalstrom 90A
• Spannungsgenauigkeit ±0,15 V
• Stromgenauigkeit ±0,2 A
• Auflösung 0,01A/V
• Maximale Ausgangsleistung 4200W / 90S
• Maximale stabile Ausgangsleistung 3600 W
• 5V geregelter Ausgang Maximal 5A, stabil 4A
• Einverständniserklärung UAVCAN
• Betriebstemperatur -20 ~ 100℃
• Standby für Firmware-Upgrades
• Schnittstellentyp IN / OUT: XT60-M / XT60-F Power/CAN: 502585-0670 Andere: SM06B-GHS-TB
• Produktgröße 140 mm (Länge) * 25 mm (Breite) * 13 mm (Höhe)
• APM-Firmware-Unterstützung 1. Rover 3.5.1 und höher sind verfügbar 2. Copter 3.7 und höher sind verfügbar 3. Flugzeug 3.10 und höher sind verfügbar 4. Heli 3.7 und mehr verfügbar Copter 3.6-Firmware-Benutzer müssen die 3.7-Firmware-Version flashen und dann Flashback auf Version 3.6
• PX4-Firmware unterstützt PX4 Pro V1.10.1 oder höher
