Details | CUAV CAN PDB Multifunktionsbasisplatine

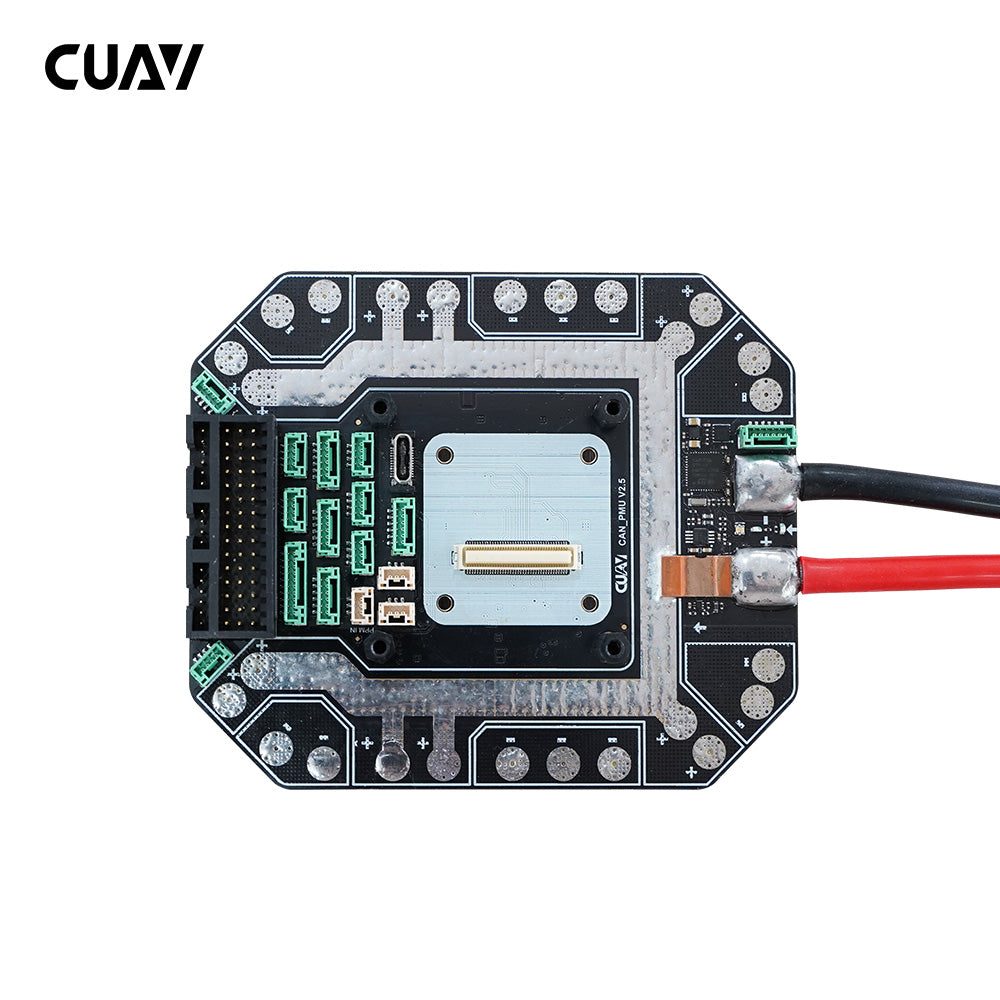

CAN PDB ist ein neues integriertes Flight Controller Board, das die Funktion des Flight Controller Boards mit dem Leistungsmodul kombiniert. In Kombination mit CORE kann es eine Autopilotfunktion für mehrere Arten von Geräten wie Copter/Flugzeug/Helikopter/VTOL/unbemanntes Fahrzeug/Rover bieten und gleichzeitig eine redundante Hauptstromversorgung mit 10 Kanälen und eine Ausgangsleistung von 88 W 5/12 V bereitstellen . Sowohl das Schaltungsdesign als auch die Verarbeitungsmaterialien der Hardware, CAN PDB, sind hervorragend. Selbst entwickelter TTI-Algorithmus. die bis zu 180 A Dauerbetriebsstrom für jedes Gerät liefern können und gleichzeitig eine Präzisionsmessung von 0,1 A Strom und 0,05 V Spannung liefern, die mit Präzisionsinstrumenten vergleichbar ist.

Hauptfunktionen des Produkts:
1. Unterstützt 10 ~ 62 V Ultra-Wide-Spannungseingang
2. Dauerstrom: 180A
3. Messen Sie Spannung und Strom genau, die Stromgenauigkeit innerhalb von 110 A beträgt 0,1 A, die Spannungsgenauigkeit beträgt 0,05 V
4. Ausgang mit 14 Servokanälen 5. Zweifach geregelte Ausgangsschnittstelle: Sie kann bis zu 5 V/6 A, 12 V/4 A Ausgangsleistung für Peripheriegeräte bereitstellen

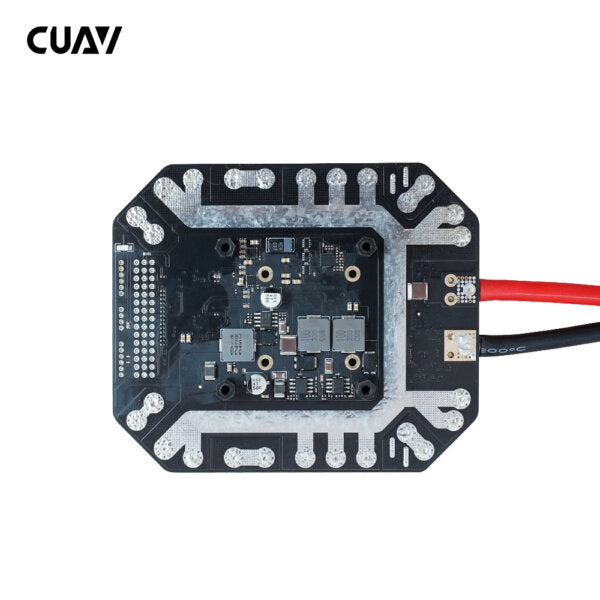

6. Ultradickes Kupfer und dicke verzinnte Leiterplatten können die durch den Innenwiderstand des Stromkreises unter Hochstrom verursachte Erwärmung effektiv reduzieren
7. Betriebsanzeige-LED, die den Lipo-Spannungsstatus visuell anzeigt
8. Ultra niedriger Druckabfall 10 Hauptleistungsabgabe
9. Zukünftige Upgrades unterstützen mehr Funktionen wie hochpräzise Stromverbrauchsstatistiken und transienten Stromverbrauchs-Push

Vorteile:
- Hervorragende Wärmeableitung und Strombelastbarkeit: Ultradicke Kupferschicht-Leiterplatte bringt eine hervorragende Strombelastbarkeit, Fensterverzinnung reduziert den Innenwiderstand und verbessert die Wärmeableitungskapazität
- Geregelter 78-W-UBEC-Ausgang: Im Allgemeinen hat der UBEC des Verteilers nur einen geregelten Ausgang von 1–2 A, und die CAN-PDB kann einen geregelten Ausgang von bis zu 5 V/6 A und 12 V/4 A liefern

Spezifikation

Hardwareparameter:

• Prozessor: STM32F412 100 MHz 512 K Flash 256 K RAM
• Eingangsspannung: 10-62V (3-15SLipo)
• Genauer Messstrombereich: 0-110A
• Maximaler Strombereich: 0-180A
• 5V geregelter Ausgang: maximal 6A, stabil 5A
• 12 V geregelter Ausgang: Maximal 4 A, stabil 3,5 A
• Anzahl der Servokanäle: 14
• Fernbedienungsempfängersignal: Unterstützt PPM/SBUS/DSM-Signaleingang

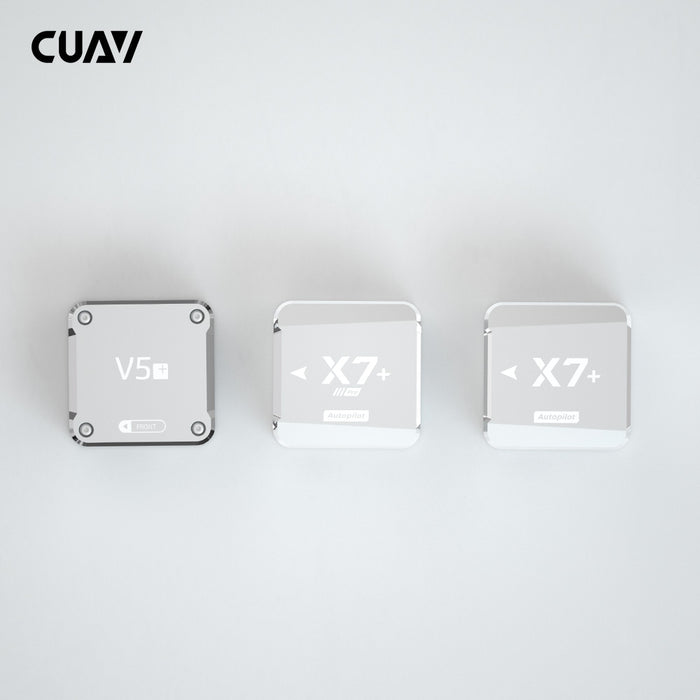

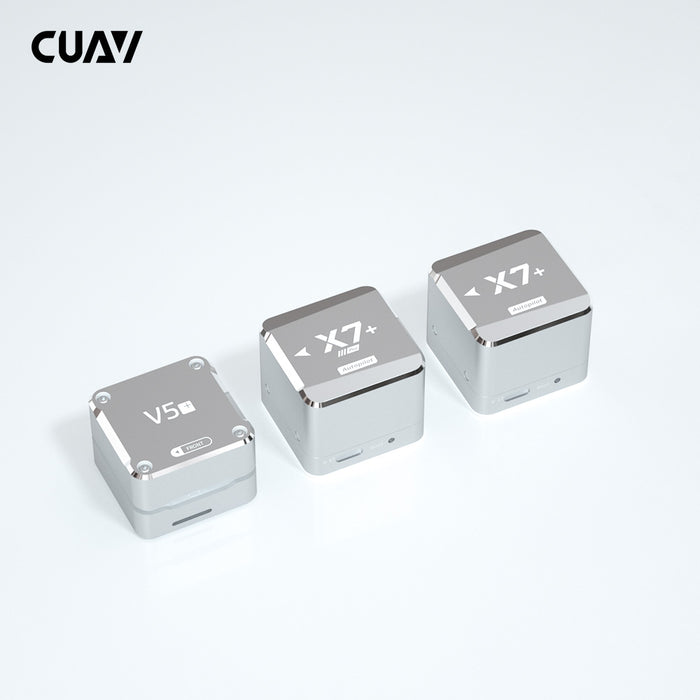

• Unterstützung von CORE: V5+/X7/X7 PRO CORE
• Modell: Unterstützung für Starrflügel / 3-8 Rotoren / Hubschrauber / VTOL-Senkrechtstart und -landung / unbemanntes Fahrzeug / unbemanntes Boot usw.
• Firmware: Für ArduPilot Firmware 4.0.0 und höher Px4, native Firmware 1.11.0 und höher
• Arbeitstemperatur: -20 bis 100 °C
• Produktgröße: 12 cm (Länge) x 10 cm (Breite) x 1,2 cm (Höhe)
• Gewicht: 163 g (einschließlich Drahtgewicht)
• Kabellänge: 30 cm (ohne Terminal)

Haupt-Schnittstelle:

• USB-Schnittstelle: 1 (Typ-C)
• Serielle UART-Schnittstelle: 5 (einschließlich gps/uart4/telem1/telem2/debug)
• CAN-Standardbus: 2
• I2C-Bus: 3
• SBUS/DSM IN: 1 (DuPont-Kopf)
• PPM_EIN: 1
• PWM-Ausgang: 14 (DuPont-Kopf)
• ADC3.3: 1
• ADC6.6: 1
• SBUS-AUSGANG:
• RSSI: 3,3 V analoge Spannung (diese Schnittstelle ist bei Verwendung von X7/X7 Pro Core ungültig)
• DSU7:1

Lieferumfang

CAN PDB V5+ Core Packliste

• 1x CAN-PDB

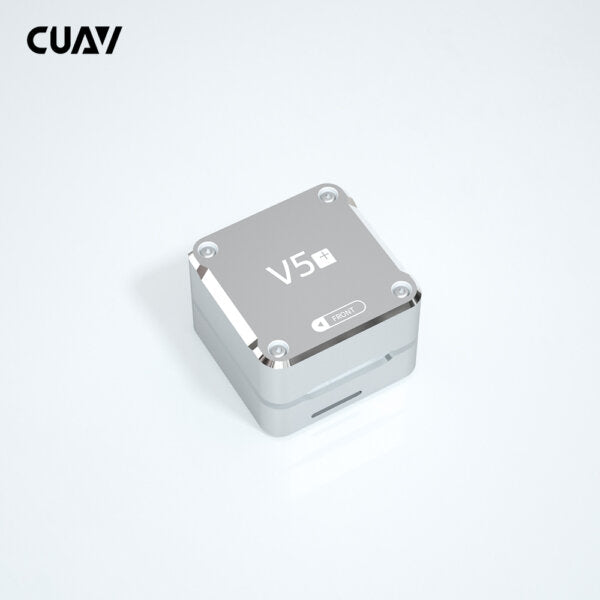

• 1x V5+ Kern
• 1 x 16G SD-Karte
• 2 x I2C/CAN-Kabel
• 1 x ADC3.3-Kabel
• 1 x Pw-Link-Modul
• 1 x USB-Typ-C-Kabel
• 1 x CAN-Erweiterungskarte
• 1 x RSSI-Kabel (x7-Serie)
• 2 x Netzkabel 12/5 V Ausgang
• 1 x Dupont-Kabel
• 1 x PPM-Signalkabel
• 6 x Sechskantschraube M2 * 6
• 8 x M3 * 8 Schrauben
• 1 x Acrylschale
• 4 x M3 * 12 Nylon-Säulenkopf
• 4 x M3 * 12 Nylonsäulen-Buchsenkopf

CAN-PDB-Packliste

• 1x CAN-PDB
• 2 x I2C/CAN-Kabel
• 1 x ADC3.3-Kabel
• 1 x Pw-Link-Modul
• 1 x USB-Typ-C-Kabel
• 1 x CAN-Erweiterungskarte
• 1 x RSSI-Kabel (x7-Serie)
• 2 x Netzkabel 12/5 V Ausgang
• 1 x Dupont-Kabel
• 1 x PPM-Signalkabel
• 6 x Sechskantschraube M2 * 6
• 8 x M3 * 8 Schrauben
• 1 x Acrylschale
• 4 x M3 * 12 Nylon-Säulenkopf
• 4 x M3 * 12 Nylonsäulen-Buchsenkopf

CAN PDB X7 Core Packliste

• 1x CAN-PDB

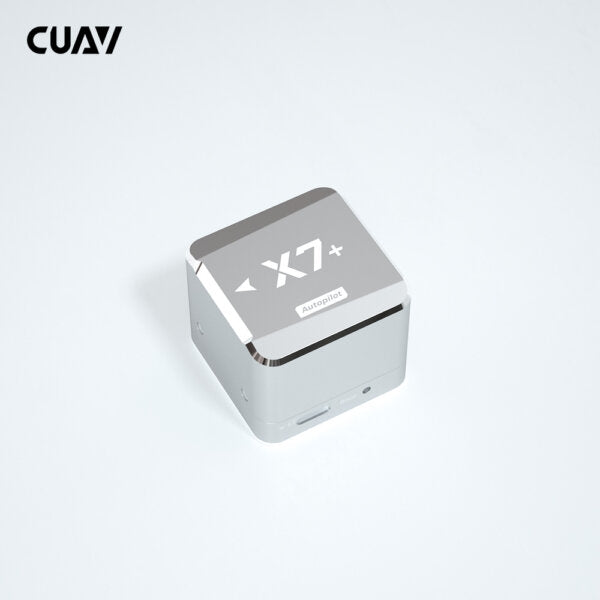

• 1x X7+ Kern
• 1 x 16G SD-Karte
• 2 x I2C/CAN-Kabel
• 1 x ADC3.3-Kabel
• 1 x Pw-Link-Modul
• 1 x USB-Typ-C-Kabel
• 1 x CAN-Erweiterungskarte
• 1 x RSSI-Kabel (x7-Serie)
• 2 x Netzkabel 12/5 V Ausgang
• 1 x Dupont-Kabel
• 1 x PPM-Signalkabel
• 6 x Sechskantschraube M2 * 6
• 8 x M3 * 8 Schrauben
• 1 x Acrylschale
• 4 x M3 * 12 Nylon-Säulenkopf
• 4 x M3 * 12 Nylonsäulen-Buchsenkopf

CAN PDB PRO Packliste

• 1x CAN-PDB

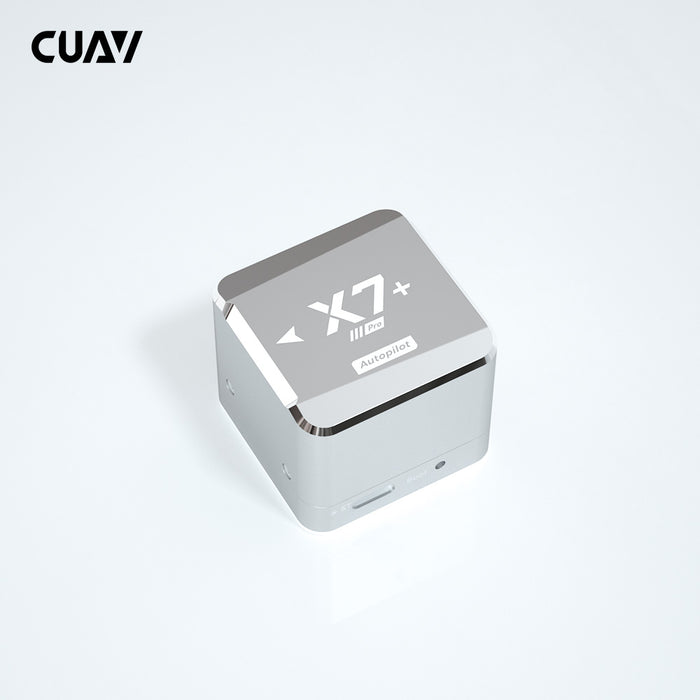

• 1x X7 PRO-Kern
• 1 x 16G SD-Karte
• 2 x I2C/CAN-Kabel
• 1 x ADC3.3-Kabel
• 1 x Pw-Link-Modul
• 1 x USB-Typ-C-Kabel
• 1 x CAN-Erweiterungskarte
• 1 x RSSI-Kabel (x7-Serie)
• 2 x Netzkabel 12/5 V Ausgang
• 1 x Dupont-Kabel
• 1 x PPM-Signalkabel
• 6 x Sechskantschraube M2 * 6
• 8 x M3 * 8 Schrauben
• 1 x Acrylschale
• 4 x M3 * 12 Nylon-Säulenkopf
-
• 4 x M3 * 12 Nylonsäulen-Buchsenkopf
