Details | Beitian GPS Module BE-182

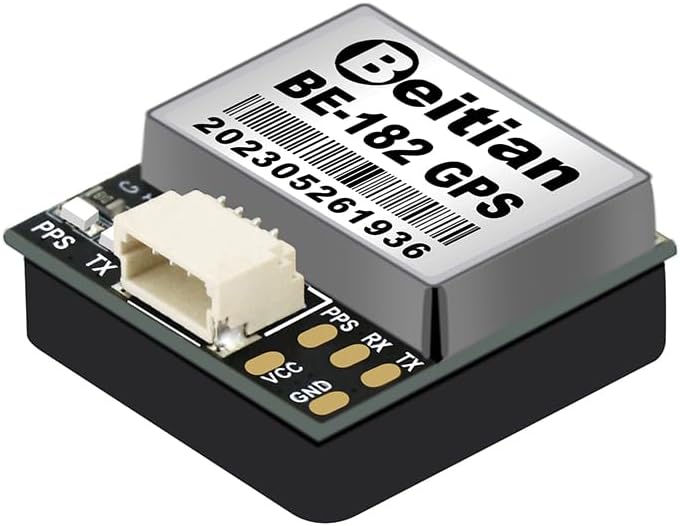

Beitian GPS Module BE-182

Spezifikation

• Chip: M10050
• Frequenz: GPS LI CIA. QZSS L1 CIAS, BDS BII/B1C. Galileo E1B/C,SBASL1 C/A: WAAS, EGNOS, MSAS, GAGAN
• Betriebsart: GPS+BDS+GALILEO+SBAS+QZSS
• Empfindlichkeit:
  Spur: -166 dBm
  Wiederaufnahme: -160 dBm
  Kaltstart: -148 dBm
  Heißstart: -160 dBm
• Präzision:
  Horizontale Genauigkeit: 2,0 m CEP 2D RMS SBAS Auxiliary (für Open Sky)
  Geschwindigkeitsgenauigkeit: 0,05 m/s
  Dymamic-Kurswinkelgenauigkeit: 0,3 Grad
  1PPS Zeitgenauigkeit: RMS 30 ms 99 % 60 ns
• Startzeit:
  Kaltstart: 27s
  Heißstart: 1s
  Unterstützter Start: 1s
• Ausgabedaten:
  Baudrate: 4800 bps. 921600bps Standard 38400ps
  Ausgangspegel: TTL-Pegel
  Ausgabeprotokoll: NMEA, UBX
  NMEA-Sätze: RMC, VTG, GGA, GSA, GSV, GLL
  Aktualisierungsfrequenz: 0,25 Hz–18 Hz, Standard 1 Hz
  FLASH: Mit FLASH kann die Konfiguration geändert werden. und die Kraft wird nicht verloren gehen.
  Zweiter Impuls: Konfigurierbar von 0,25 Hz bis 10 MHz, die Standardperiode beträgt 1 s und der hohe Pegel dauert 100 ms
• Arbeitsbeschränkungen:
  Höhe: 80.000 m
  Geschwindigkeit: <500 m/s
  Erdbeschleunigung: <4g
• Energieverbrauch:
  Spannung: DC 3,6 V–5,5 V, typisch: 5,0 V
  Strom: 15 mA/5,0 V
• Physikalische Parameter:
  Größe: 18 mm x 18 mm x 8,1 mm
  Gewicht: 8,5 g
  Paket: 1,0 mm 4-poliger Stecker
• Umfeld:
  Betriebstemperatur: -40 °C bis +85 °C
  Lagertemperatur: -40 °C bis +105 °C
• LED:
  Eingebaute LED: TX-LED (blau. Die Daten werden unterbrochen, TX-LED blinkt)
  PPS-LED: rot. PPS-LED leuchtet nicht, wenn das GPS nicht fixiert ist, blinkt, wenn das GPS fixiert ist

Lieferumfang

• 1x Beitian GPS Module BE-182
