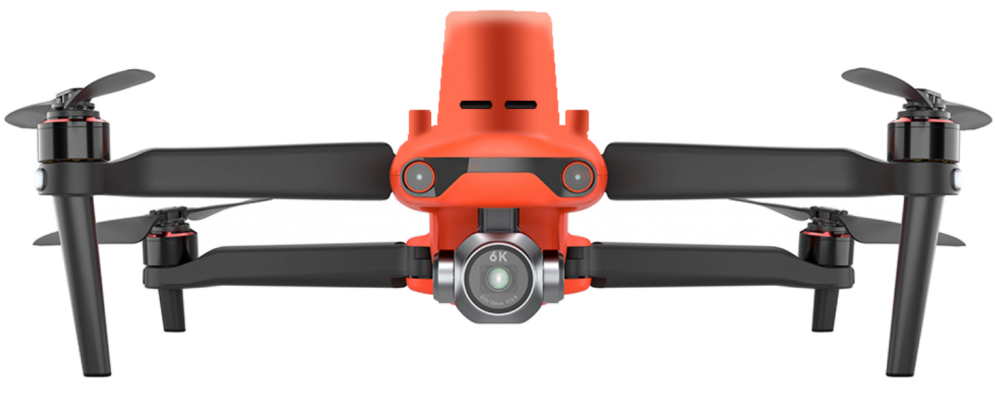

Details | Autel EVO II Dual RTK Rugged Bundle (640) T

Die Autel EVO 2 RTK-Serie integriert ein völlig neues RTK-Modul, das Echtzeit-Positionierungsdaten auf Zentimeterebene liefert und Post-Processing Kinematics (PPK) unterstützt. Die EVO 2 RTK-Serie kann die ursprünglichen Satellitenbeobachtungsdaten, Kamerabelichtungsparameter und verschiedene andere Daten aufzeichnen. Das Positionierungssystem unterstützt die A-RTK-Basisstation und das RTK-Netzwerk, was zu einer genauen und stabilen Datenerfassung in komplexen Betriebsumgebungen beiträgt.

Das Autel EVO 2 Dual 640T RTK ist mit einer hochauflösenden Wärmebildkamera und einer 8K-Kamera für sichtbares Licht ausgestattet, sodass Sie hochdetaillierte Bilder aufnehmen können, um optimale Einblicke zu erhalten.

Präzise Temperaturmessung

Das Autel EVO 2 Dual 640T RTK kann Wärmequellen in einer Entfernung von 2-5 Metern genau erkennen. Durch die Nutzung des Kompensationsalgorithmus der Infrarot-Temperaturmessung kann der 640T RTK Temperaturabweichungen innerhalb von 3 Grad Celsius regulieren.

Hochauflösender Wärmebildsensor

Der 640T RTK verfügt über eine Brennweite von 13 mm in Kombination mit einem 640 * 512-Wärmebildsensor und einer 8K-Ultra-High-Definition-Visual-Kamera. Zusammen bieten Ihnen diese Sensoren Dual Vision, um Ihnen die scharfen und klaren Bilder zu liefern, die Sie für Ihre Missionen benötigen.

Spezifikation

Flugzeug

Gewicht (mit Propeller und Batterie): 1250 g ± 0,5 g

Radstand: 397 mm

Maximale Service-Deckenhöhe: 3.7 Meilen (6000 m) MSL

Max. Aufstiegsgeschwindigkeit: 5 m/s（automatischer Flug）8 m/smanuelle Steuerung）

Max. Sinkgeschwindigkeit: 4 m/s

Maximale horizontale Fluggeschwindigkeit: 72 km/h (Positionierungsmodus)

Max. Neigungswinkel: 33 ° (Positionierungsmodus)

Max. Winkelgeschwindigkeit: 120°/s

Maximale Flugzeit: 36 Minuten

Betriebstemperaturbereich: -10℃ bis 40℃

Maximaler Windwiderstand: Stufe 8

Arbeitsfrequenz: 2,4 ~ 2,4835 GHz

Übertragungsleistung:

•  2,4~2,4835GHz
• FCC/ISED：≤27dBm
• SRRC/CE/MIC/RCM：≤20dBm

Schwebegenauigkeit:

• Wenn RTK aktiviert ist und normal funktioniert:
• Vertikal: ±0,1 m; Horizontal: ±0,1 m
• RTK ist nicht aktiviert: vertikal: ±0,1 m (wenn die visuelle Positionierung normal funktioniert);
• ±0,5 m (bei normaler GNSS-Positionierung) Niveau: ±0,3 m (bei normaler visueller Positionsbestimmung);
• ±1,5 m (wenn die GNSS-Positionierung normal funktioniert)

Bildpositionskompensation: Die Position des Kamerazentrums relativ zum Phasenzentrum der luftgestützten A-RTK-Antenne, unter dem Körperachsensystem: (-2,63, 0,31, 83,5) mm, und die Foto-EXIF-Koordinaten wurden kompensiert. Die positive XYZ-Achse des Körperachsensystems zeigt jeweils nach vorne, rechts und unten des Flugzeugs.

Kamera

Gimbal: Drei-Achsen-Stabilisierung

Mechanischer Bereich:

• Neigung: -135° bis +45°;
• Kurs: -100° bis +100°

Steuerbarer Drehbereich:

• Neigung: -120° bis +30°;
• Kurs: -90° bis +90°

Maximale Regelgeschwindigkeit (Tilt): 300°/s

Winkel-Jitter: ±0,005°

Fernbedienung und Bildübertragung

Arbeitsfrequenz: 2,4 ~ 2,4835 GHz

Übertragungsleistung:

• 2,4~2,4835GHz
• FCC/ISED：≤27dBm
• SRRC/CE/MIC/RCM：≤20dBm

Maximaler effektiver Signalabstand:

• FCC: 5,5 Meilen (9 km) (ohne Störungen oder Hindernisse)
• CE：3,1 Meilen (5 km)（ohne Störungen oder Hindernisse）
• Echtzeit-Bildübertragungsqualität: 720p@30fps / 1080p@30fps

Maximale Bitrate der Echtzeit-Bildübertragung: 40 Mbit/s

Anzeigebildschirm:

• 3,26'' OLED
• 854（W） * 480（H）Pixel
• Sehen Sie sich das Video direkt in der Vorschau an, ohne ein Mobiltelefon anzuschließen

Batterie der Fernbedienung: 5000mAh

Laufzeit: 3 Stunden

Ladezeit: 2 Stunden Schnellladung

Arbeitsstrom/-spannung: 1.7A@3.7V

SensorsystemSensorsystemtyp: Omnidirektionales Sensorsystem

Nach vorne:

• Genauer Messbereich: 0,5-20 m
• Erfassungsbereich: 0,5-40 m
• Effektive Erfassungsgeschwindigkeit: < 15 m/s
• Blickwinkel: Horizontal: 60°, Vertikal: 80°

Rückwärts:

• Genauer Messbereich: 0,5-16 m
• Erfassungsbereich: 0,5-32 m
• Effektive Erfassungsgeschwindigkeit: < 12 m/s
• Blickwinkel: Horizontal: 60°, Vertikal: 80

Nach oben:

• Genauer Messbereich: 0,5-12 m
• Erfassungsbereich: 0,5-24 m
• Effektive Erfassungsgeschwindigkeit: < 6 m/s
• Betrachtungswinkel: horizontal: 65°, vertikal: 50°

Nach unten:

• Genauer Messbereich: 0,5-11 m
• Erfassungsbereich: 0,5-22 m
• Effektive Erfassungsgeschwindigkeit: < 6 m/s
• Blickwinkel: horizontal: 100°, vertikal: 80°

Links und rechts:

• Genauer Messbereich: 0,5-12 m
• Erfassungsbereich: 0,5-24 m
• Effektive Erfassungsgeschwindigkeit: < 10 m/s
• Betrachtungswinkel: horizontal: 65°, vertikal: 50°

Effektive Nutzungsumgebung:

Oben: Die Oberfläche hat reichhaltige Texturen und ausreichende Lichtverhältnisse (>15 Lux, normale fluoreszierende Lichtumgebung in Innenräumen); die Oberfläche besteht aus diffus reflektierendem Material und der Reflexionsgrad beträgt >20% (wie Wände, Bäume, Menschen usw.)

Unten: Der Boden hat reiche Texturen und ausreichende Lichtverhältnisse (> 15 Lux, Leuchtstofflampen in Innenräumen werden normalerweise von der Umgebung bestrahlt); die Oberfläche besteht aus diffus reflektierendem Material und die Reflektivität beträgt > 20 % (wie Wände, Bäume, Menschen, etc.)

Kamera

Bildsensor: 1 Zoll CMOS; 20 Millionen effektive Pixel

Linse:

• Sichtfeld 82°
• Blende f/2.8 - f/11
• Fokusbereich: 1m bis unendlich (mit Autofokus)

Zoom: 1-8x

ISO-Bereich:

• Video: 100-6400
• Fotos: 100-12800"

Elektronischer Verschluss: 8 - 1/8000 s

Fotomodus:

• Einzelner Schuss;
• Serienaufnahme (AEB/Burst): 3, 5, 3 standardmäßig;
• Zeitgesteuertes Schießen: 2S, 5S, 7S, 10S, 20S, 30S, 60S, Standard 5S;
• Reine Nachtaufnahme: unterstützt 4K Jpeg;
• HDR: Unterstützt 4K JPEG;
• Langzeitbelichtung: bis zu 8s;

Fotoauflösung:

• 5472*3648 (3:2)
• 5472*3076 (16:9)
• 3840*2160 (16:9)

Video Auflösung:

• 6K 5472*3076 p30/p25/p24
• 4K 3840*2160 p60/p50/p48/p30/p25/p24
• 2,7K 2720*1528 p120/p60/p50/p48/p30/p25/p24
• 1080P 1920*1080 p120/p60/p50/p48/p30/p25/p24

Effektiver Rahmen: 5472×3648

Maximaler Videostream: 120 Mbit/s

Fotoformat: JPG（Standard;DNG

Videoformat: MOV（Standard）；MP4

Unterstütztes Dateisystem:

FAT32（≤ 32 GB）；

exFAT（> 32 GB）

Unterstützt Speicherkartentyp:

• Klasse4 / Klasse10 / U3
• Kapazität: 4G / 8G / 16G / 32G / 128G

Intelligenter Flugakku

Kapazität: 7100 mAh

Spannung: 11,55 V

Akku: TypLiPo 3S

Energie: 82 Wh

Gewicht: 365 g

Ladetemperaturbereich: 5℃ bis 45℃

Lagertemperatur und Luftfeuchtigkeit: -10~30℃，65±20%RH

Empfohlene Lagertemperatur: 22-28℃

Maximale Ladeleistung: 93W

Ladezeit: 90 Minuten

Akku-Ladestation

 Spannung: 13,2 V

Ladetemperaturbereich: 5℃ bis 45℃

Ladegerät

 Eingang: 100-240 V, 50/60 Hz, 1,5 A

Ausgang:

• 13,2 V ⎓ 5 A
• 5V⎓3A 9V⎓2A 12V⎓1.5A

Spannung: 13,2 ± 0,1 V

Nennleistung: 66W

Lieferumfang

• 1 x EVO II Dual RTK Rugged Bundle (640) T
• 1 x Erweiterte Portabdeckung
• 1 x Fernbedienung
• 1 x Ersatzbatterie
• 1 x Ladegerät
• 1 x Stromkabel
• 1 x Ersatzpropeller (1x Paar)
• 1 x Micro-USB-Kabel
• 2x Fernbedienungskabel (Standard-Micro-USB-Anschluss und USB-Typ-C-Anschluss)
• 1 x Dokumentation: Packliste, Haftungsausschluss und Sicherheitshinweise, Kurzanleitung und Batteriesicherheitshinweise
• 1 x Tragetasche
