Details | Holybro Sik Telemetry Radio V3 100mW 433MHz

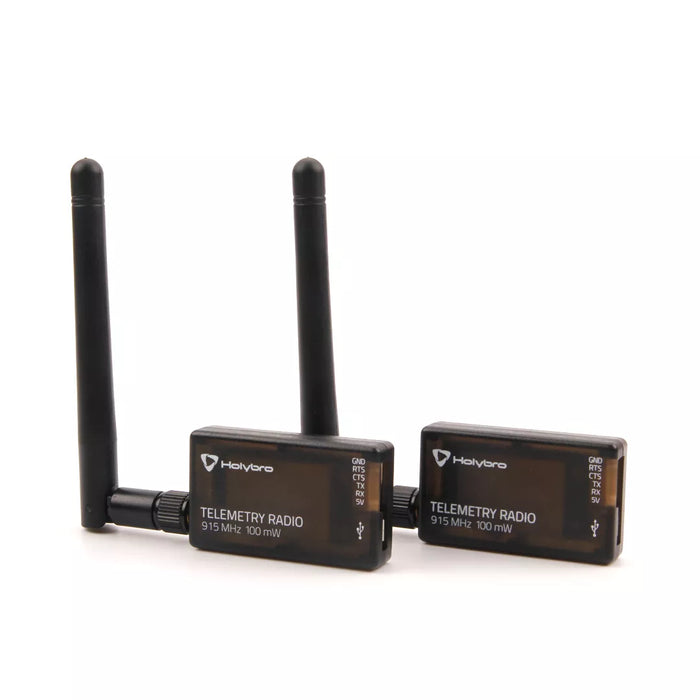

Dieses Holybro SiK Telemetry Radio ist eine kleine, leichte und kostengünstige Open-Source-Funkplattform, die typischerweise Reichweiten von besser als 300 m „out of the box“ ermöglicht (die Reichweite kann durch die Verwendung einer Patch-Antenne am Boden auf mehrere Kilometer erweitert werden).

Dieses Funkgerät ist Plug-and-Play für alle Pixhawk Standard- und andere Flight Controller und bietet die einfachste Möglichkeit, eine Telemetrieverbindung zwischen Ihrem Autopiloten und einer Bodenstation einzurichten. Es verwendet Open-Source-Firmware, die speziell entwickelt wurde, um gut mit MAVLink-Paketen zu funktionieren und in Mission Planner, Ardupilot, QGroundControl, PX4 Autopilot integriert zu werden.

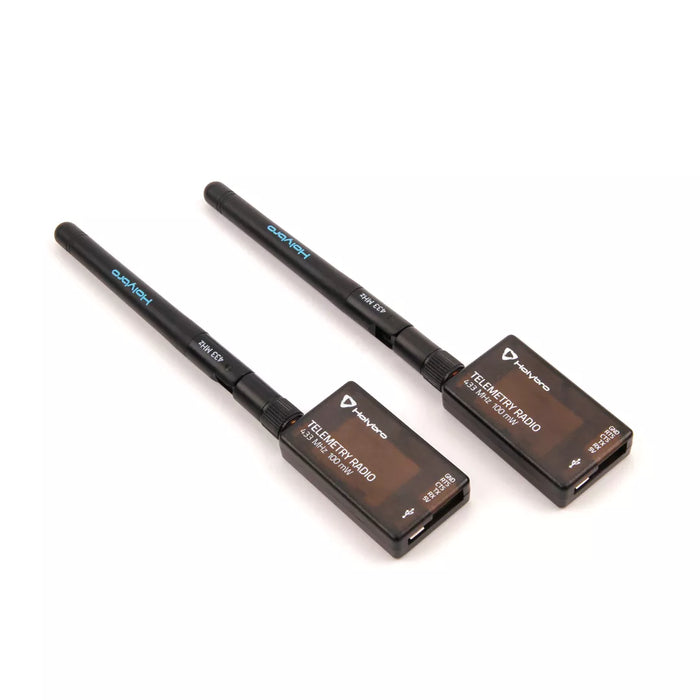

Die Funkgeräte können entweder 915 MHz oder 433 MHz sein und Sie sollten das Modell kaufen, das für Ihr Land/Ihre Region geeignet ist.

Notiz:
Die aktuelle Charge von Sik Telemtry Radio verwendet den SI1060-Chip (früher SI1000), der mit aktualisierter Firmware ausgeliefert wird.
Ältere Firmware ohne SI1060-Chip-Unterstützung ist nicht kompatibel.
Bitte verwenden Sie Mission Planner 1.3.76 oder QGroundControl v4.2.0 oder neuer, wenn ein Firmware-Upload erforderlich ist.

Merkmale

• Open-Source-SIK-Firmware
• Plug-n-Play für Pixhawk Standard Flight Controller
• Der einfachste Weg, Ihren Autopiloten und Ihre Bodenstation zu verbinden
• Austauschbares Luft- und Bodenfunkgerät

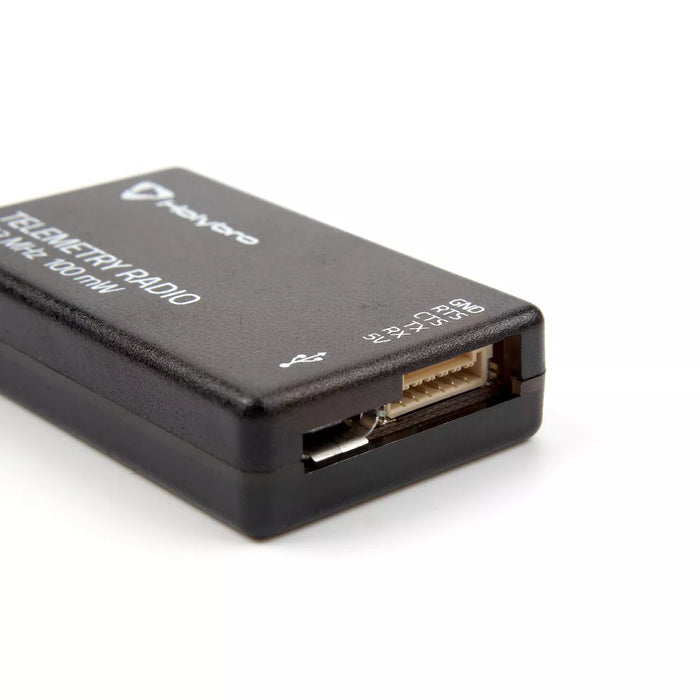

• Micro-USB-Anschluss (Typ-C-Adapterkabel im Lieferumfang enthalten)
• 6-poliger JST-GH-Anschluss

Spezifikation

• 100 mW maximale Ausgangsleistung (einstellbar) -117 dBm Empfangsempfindlichkeit
• RP-SMA-Anschluss
• 2-Wege-Vollduplex-Kommunikation über adaptive TDM-UART-Schnittstelle
• Transparente serielle Verbindung
• Rahmen des MAVLink-Protokolls
• Frequency Hopping Spread Spectrum (FHSS) Konfigurierbarer Arbeitszyklus
• Fehlerkorrektur korrigiert bis zu 25 % der Bitfehler. Open-Source-SIK-Firmware
• Konfigurierbar über Mission Planner & APM Planner
• FT230X ist ein USB-zu-BASIC-UART-IC

Maße

• 28 x 53 x 10,7 mm (ohne Antenne)

Elektrische Daten

• Versorgungsspannung: 5V DC (von USB oder JST-GH)
• Sendestrom: 100 mA bei 20 dBm
• Empfangsstrom: 25 mA
• Serielle Schnittstelle: 3,3 V UART

FCC-KENNZEICHNUNG: 2AP22-HT03-V3

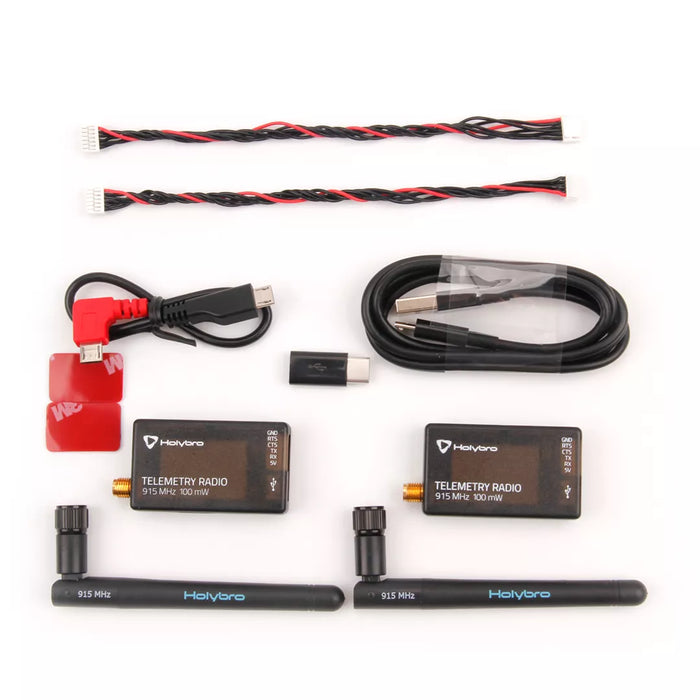

Lieferumfang

• 2x Funkmodule mit Antennen
• 1x Micro-USB-zu-USB-A-Kabel
• 1x Micro-USB-zu-Micro-USB-OTG-Adapterkabel
• Micro-USB-zu-Typ-C-Adapter
• 1x JST-GH-6P-zu-JST-GH-6P-Kabel (für Pixhawk Standard FC)
• JST-GH-6P zu Molex DF13 6P (für Pix32, Pixhawk 2.4.6 usw.)
